HEIDELBERG



Klasyczna harmonia.

  • Podwójny zamek boczny chroni przed zawilgoceniem i niszczeniem konstrukcji dachu.
  • Zapory wodne solidnie zabezpieczają przed wnikaniem pod połać dachu śniegu i wody.
  • Głęboko wyprofilowane zakładki boczne oraz gładkie krawędzie zabezpieczają dach przed porastaniem mchem i tworzeniem się osadów.
  • Solidne ożebrowane spodnie zapewnia odporność na obciążenia powodowane przez wiatr i śnieg.
  • Nowoczesna powierzchnia zabezpiecza przed wnikaniem wody w strukturę dachówki i uniemożliwia osadzanie się na połaci zanieczyszczeń.
  • Trwałe powierzchnie, odporne na działanie promieni UV i wpływ czynników atmosferycznych.
  • Wykorzystanie naturalnych składników oraz produkcja przy minimalnym zużyciu energii sprawia, że dachówka HEIDELBERG jest produktem przyjaznym dla środowiska.
  • Liczne dachówki funkcyjne oraz akcesoria montażowe zapewniają łatwy i precyzyjny montaż.

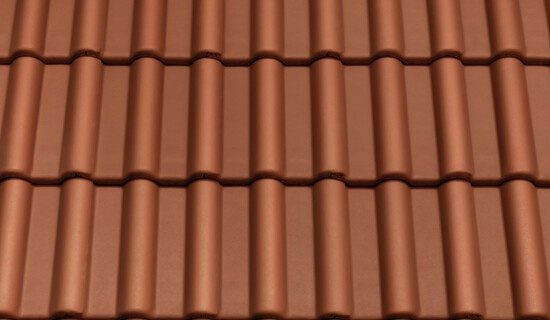

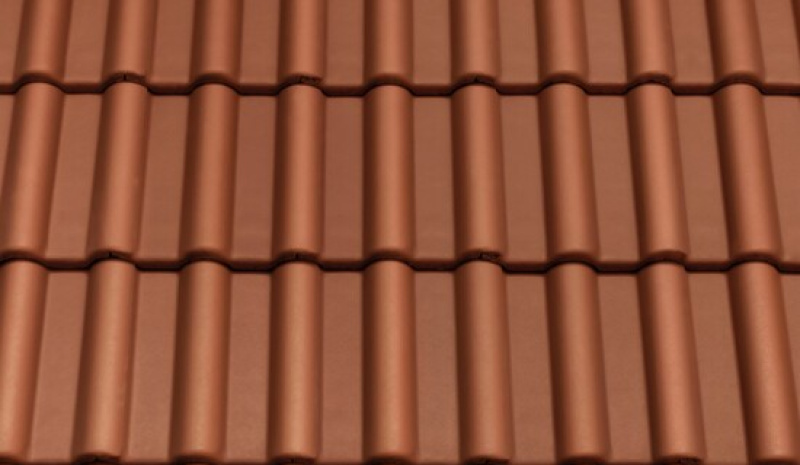

Dachówka cementowa HEIDELBERG marki CREATON nawiązuje kształtem do znanej od stuleci dachówki mnich-mniszka. Dzięki wykorzystaniu nowoczesnej technologii produkcji, klasyczna forma została wzbogacona o liczne rozwiązania konstrukcyjne zapewniające doskonałe parametry użytkowe. Produkt odznacza się wysoką odpornością na działanie czynników atmosferycznych i mrozu. Głęboko wyprofilowane zakładki boczne oraz gładkie krawędzie zabezpieczają dach przed porastaniem mchem i tworzeniem się osadów. Solidne ożebrowane spodnie zapewnia odporność na obciążenia powodowane przez wiatr i śnieg.

HEIDELBERG to rozwiązanie, które dzięki historycznej formie, podkreśli ponadczasowe piękno dachu. Dachówka podstawowa wraz z dachówkami funkcyjnymi i licznymi akcesoriami tworzy gotowy system. Wszystkie jego elementy – od dachówek po płotki przeciwśniegowe czy ławy kominiarskie – idealnie współgrają ze sobą pod względem designu i kolorystyki.



DANE TECHNICZNE

Wymiary: ok. 334 x 420 mm

  min. ok śred. ok. maks. ok
Długość krycia (łatowanie)* 310 mm* 328 mm* 345 mm
Szerokość krycia 300 mm 300 mm 300 mm
Zużycie 9,7 szt./m2 10,2 szt./m2 10,7 szt./m2

Waga  ok. 4,3 kg/szt.  ok. 43,9 kg/m2
 Minipakiet  40 szt. 172 kg
 Paleta  240 szt.  1057 kg

* UWAGA: łatowanie w zakresie 310-334 mm wymaga zastosowania dachówki bocznej z wcięciem 120 mm

Dachówka boczna prawa / lewa 120 mm dla rozstawu łat 310 - 334 mm (ok. 3 szt./mb)
Dachówka boczna prawa / lewa 90 mm dla rozstawu łat 335 - 345 mm (ok. 3 szt./mb)



Kolory

heidelberg kolor 1

Czerwona



heidelberg kolor 2

Brązowa



heidelberg kolor 3

Grafitowa



RYSUNKI TECHNICZNE

przekrój kalenicy

Rysunek techniczny produktu HEIDELBERG LAF FLA



heidelberg 3

Rysunek techniczny produktu HEIDELBERG - przekrój wzdłużny połaci dachu



heidelberg 4

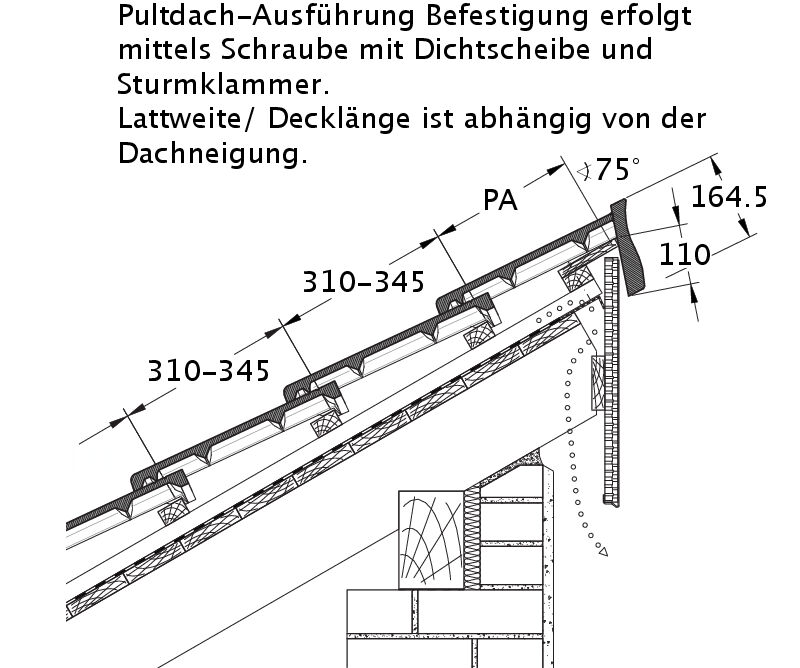

Rysunek techniczny produktu HEIDELBERG - przekrój poprzeczny połaci dachu



heidelberg 5

Rysunek techniczny produktu HEIDELBERG PDA PROFILIERTE-BDS



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



PARAMETRY KRYCIA

Kąt nachylenia połaci Zakład czołowy  Zakres łatowania Rodzaj dachówki bocznej
15 - 22 st. 100 - 110 mm 310 - 320 mm 120 mm
22 - 30 st. 85 - 110 mm 310 - 334 mm
Powyżej 30 st. 75 - 85 mm 335 - 345 mm 90 mm



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30/50 MM

Gąsior DN  10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
  LAF  - 35 33 32 30 29 28 26 25 25 25
2,5 szt./mb.  FLA - 113 107 102 98 93 89 85 82 79 76

Przy wyborze rozstawu łat należy uwzględnić rozstawy dopuszczalne dla dachówek bocznych 90 i 120 mm



WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40/60 MM

Gąsior DN  10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
  LAF  - 35 33 32 30 29 28 26 25 25 25
2,5 szt./mb.  FLA - 122 117 112 108 104 101 98 92 89 86

Przy wyborze rozstawu łat należy uwzględnić rozstawy dopuszczalne dla dachówek bocznych 90 i 120 mm

LAF = odległość górnej łaty od linii szczytu kalenicy

FLA = odległość łaty kalenicowej od linii szczytu kalenicy
