SINFONIE



Esówka bezkonkurencyjna pod względem ekonomiczności.

  • Wyjątkowa wszechstronność i łatwość montażu dzięki dużej tolerancji przesuwu wynoszącej 29 mm.
  • Przy zastosowaniu odpowiednich zabezpieczeń dachówka nadaje się do montażu na połaci o kącie nachylenia wynoszącym do 7°.
  • Odpowiednie ożebrowanie spodnie zwiększa wytrzymałość i odprowadza skroploną wodę.
  • Dwa solidne noski stabilnie utrzymują dachówkę na łatach i zapewniają skuteczną wentylację spodnią.
  • Szczelne zamki zapewniają najlepszą możliwą ochronę przed wnikaniem deszczu. Dachówka posiada specjalnie zaprojektowany system wydajnego i skutecznego odprowadzania wody – szeroki i głęboki, podwójny zamek boczny oraz odpowiednio ukształtowany zamek górny ze specjalnie wkomponowanym otworem montażowym.
  • Szeroka gama oryginalnych akcesoriów CREATON.

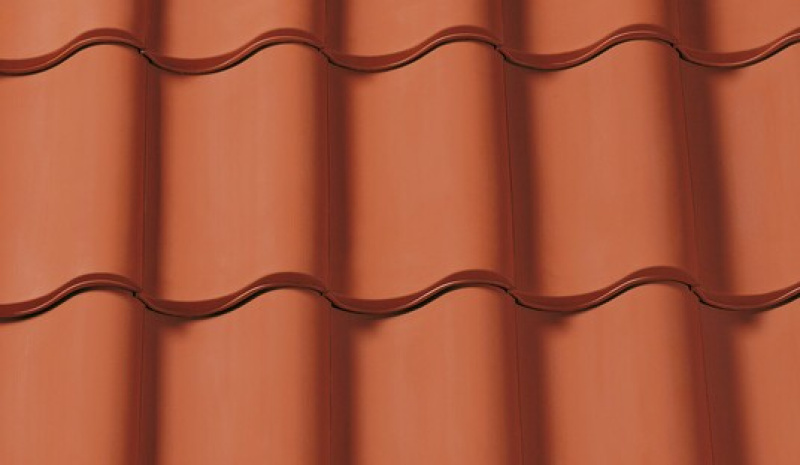

Dachówka ceramiczna SINFONIE wzorowana jest na tradycyjnym kształcie esówki, zwanej też holenderką. Jej kształt o wymiarach ok. 300 x 482 mm przypomina w przekroju leżącą literę „S”. Takie rozwiązanie zapewnia szczelność pokrycia i dobre odprowadzanie wody z dachu. Umożliwia też zmienną długość krycia, co jest szczególnie istotne przy wymianie starych pokryć. Eliminuje bowiem potrzebę przebijania istniejących łat oraz skraca czas i koszty remontu dachu.

SINFONIE łączy wysoką jakość i elastyczność w zakresie montażu. Perfekcyjna konstrukcja zamków umożliwia optymalne pokrywanie dachu przy zachowaniu maksymalnej tolerancji przesuwu, który wynosi aż 29 mm. Dachówka dodatkowo wyróżnia się pod względem ekonomiczności. Jej zużycie wynosi 10,9 szt./m². Jest to ok. 30% mniej w stosunku do dachówek o małym formacie. Wśród esówek to wynik nie do pobicia. Przy zastosowaniu odpowiedniej membrany z oferty CREATON, dachówka nadaje się do montażu na połaci o kącie nachylenia wynoszącym nawet 7°



DANE TECHNICZNE

Wymiary (ok.) 300 x 482 mm
Szerokość krycia min. (ok.) 228 mm
Szerokość krycia śred. (ok.) 230 mm
Szerokość krycia maks. (ok.) 232 mm
Rozstaw łat min. (ok.) 361 mm
Rozstaw łat śred. (ok.) 375 mm
Rozstaw łat maks. (ok.) 389 mm
Zużycie min. (ok.) 10.9 szt./m²
Zużycie śred. (ok.) 11.5 szt./m²
Zużycie maks. (ok.) 12.2 szt./m²
Waga (ok.) 4.6 kg/szt.
Waga na m² (ok.) 52.9 kg/m²
Waga palety (ok.) 945 kg
Minipakiet 5 szt.
Szt./paleta 200 szt.





Kolory

kolor sinfonie 1

Naturalna czerwień



kolor sinfonie 2

NUANCE Miedziana angobowana



kolor sinfonie 3

NUANCE Czarny matowy angobowany



kolor sinfonie 4

FINESSE Czerwień winna glazurowana



kolor sinfonie 5

FINESSE Czarna glazurowana



kolor sinfonie 6

NOBLESSE Czarna glazurowana



RYSUNKI TECHNICZNE

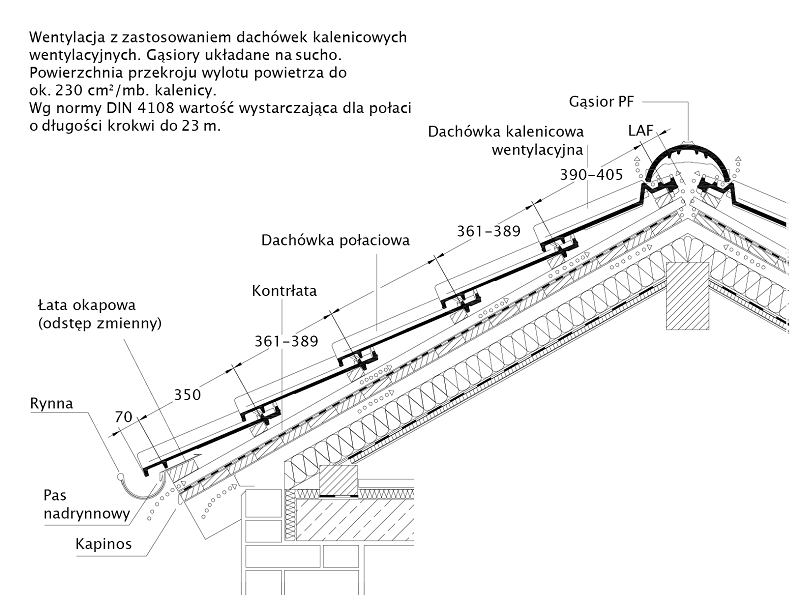

titania przekrój 1

Rysunek techniczny - przekrój kalenicy (LAF i FLA)



sinfonie przekrój 1

Rysunek techniczny produktu KLASSIK - przekrój poprzeczny połaci dachu

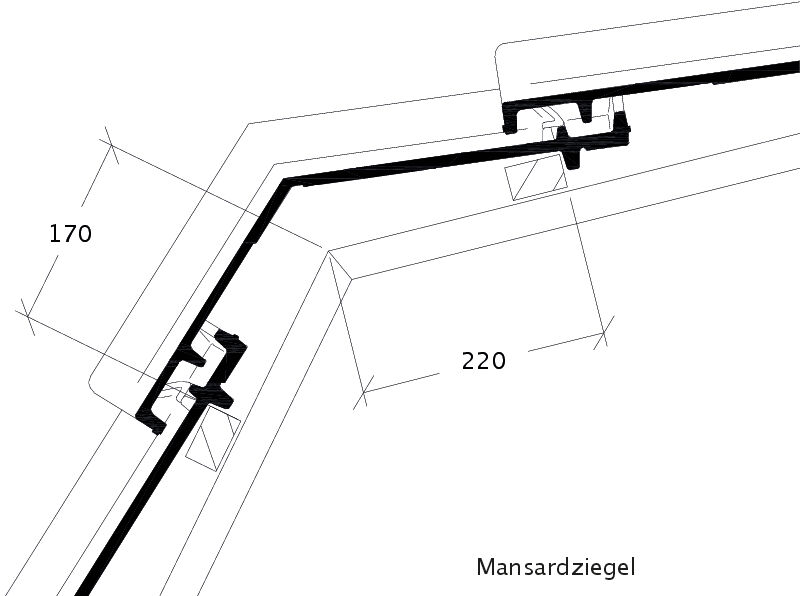

sinfonie przekrój 9

Rysunek techniczny produktu KLASSIK - przekrój poprzeczny połaci dachu

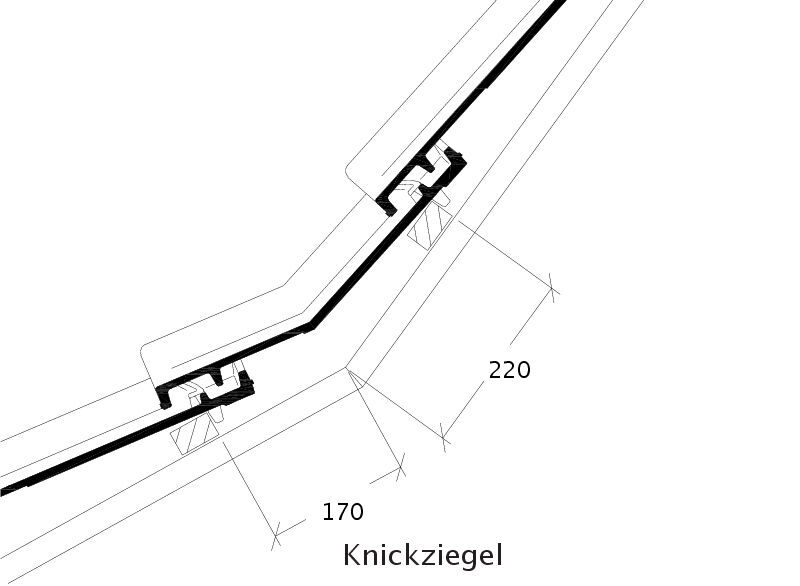

sinfonie przekrój 8

Rysunek techniczny produktu SINFONIE KNZ

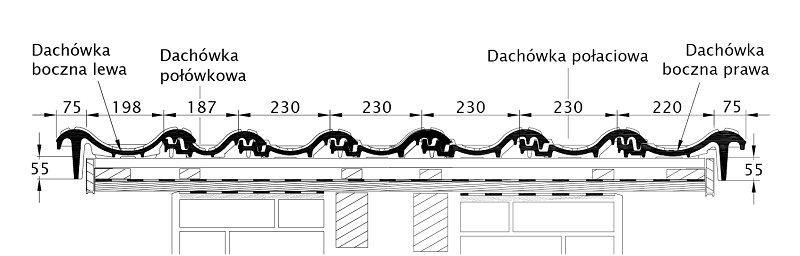

sinfonie przekrój 1

Rysunek techniczny produktu SINFONIE - przekrój poprzeczny połaci dachu

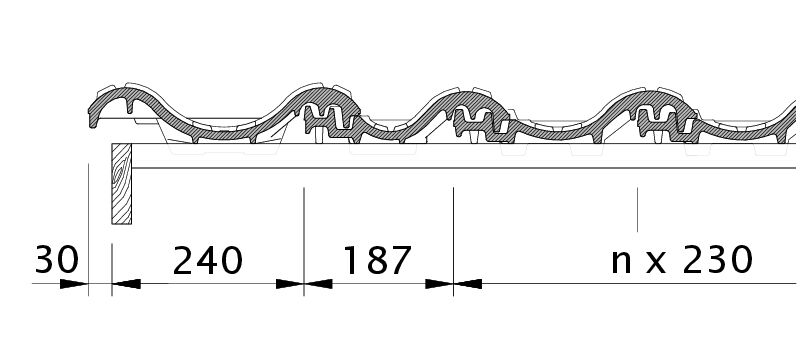

klassik przekrój 2

Rysunek techniczny produktu SINFONIE OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 14°
  • z membraną dachową zgrzewaną/klejoną ≥ 12°
  • z wodoszczelną konstrukcją dachu ≥ 10°
  • z wodoodpornym podkładem ≥ 7°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 80 80 70 65 60 60 60 50 45 45 45
PF 2.5 szt./m FLA 100 100 90 80 75 65 65 55 50 50 40
PR 2.5 szt./m LAF 80 80 70 65 60 60 60 50 45 45 45
PR 2.5 szt./m FLA 100 100 90 80 75 65 65 55 50 50 40
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 80 80 70 60 55 55 55 40 30 30 30
PF 2.5 szt./m FLA 110 110 100 90 85 75 75 65 60 60 55
PR 2.5 szt./m LAF 80 80 70 60 55 55 55 40 30 30 30
PR 2.5 szt./m FLA 110 110 100 90 85 75 75 65 60 60 55
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 75 75 65 55 50 45 45 30 20 20 15
PF 2.5 szt./m FLA 120 120 110 100 95 90 90 80 80 80 80
PR 2.5 szt./m LAF 75 75 65 55 50 45 45 30 20 20 15
PR 2.5 szt./m FLA 120 120 110 100 95 90 90 80 80 80 80
