RATIO



Legendarne piękno odkryte na nowo.

  • Historyczna forma marsylki w ekonomicznym formacie ok. 265 x 446 mm (minimalne zużycie około 11,7 szt./m²).
  • Klasyczny model nawiązujący do legendarnej dachówki Z1 z 1879 roku.
  • Duża tolerancja przesuwu na zamkach 24 mm ułatwia montaż dachówki na połaci.
  • Charakteryzuje się wyjątkową elastycznością przesuwu bocznego, posiadając aż 5 mm tolerancji.
  • Rozbudowana paleta barw: 11 kolorów i cztery warianty powierzchni.
  • Niska waga dachówki przekładająca się na niską wagę m² połaci (około 40,3 kg/m²) – ważne zarówno przy nowych budynkach (nie wymaga drogiej, wzmacnianej więźby dachowej), jak i w przypadku renowacji (kwestia nośności starej więźby).

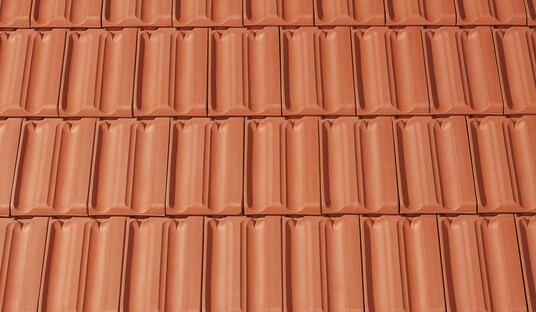

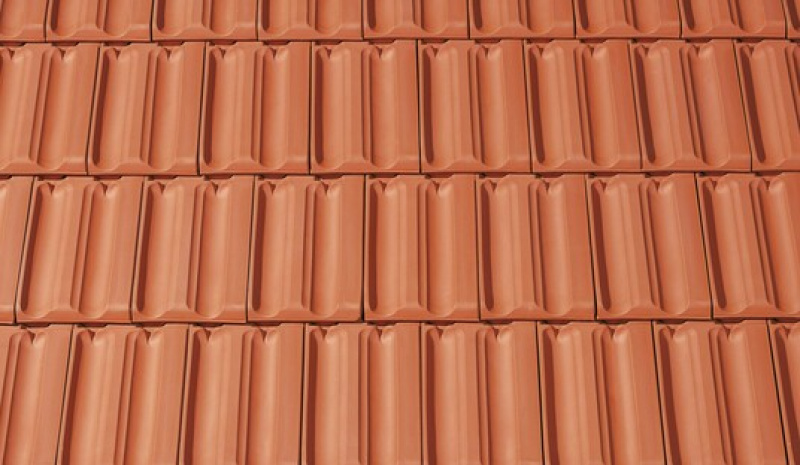

Ceramiczna RATIO to dachówka wzorowana na historycznym kształcie marsylki. Rustykalne pokrycie nawiązuje swoim wyglądem do klasycznej dachówki zakładkowej Z1 Muldenfalzziegel, którą opracował w 1879 roku niemiecki producent Wilhelm Ludovici. Charakterystyczne dwie muldy (wyżłobienia) na powierzchni tej dachówki po ułożeniu tworzą na połaci wyrazisty wzór. Format RATIO ok. 265 x 446 mm i tolerancja przesuwu na zamkach górnych wynosząca 24 mm zapewniają minimalne zużycie na poziomie 11,7 szt./m².

Dachówka łączy tradycyjną formę marsylki z nowoczesną technologią. Perfekcyjnie wyprofilowane zakładki na górnych i bocznych krawędziach tworzą szczelne zamki. Skutecznie zapobiegają one przedostaniu się wody pod połać nawet przy silnym wietrze. Bogata gama 11 kolorów dostępnych z powierzchnią angobowaną NUANCE lub glazurowaną FINESSE i NOBLESSE umożliwia wykorzystanie z powodzeniem tej dachówki w wielu projektach architektonicznych.



DANE TECHNICZNE

Wymiary (ok.) 265 x 446 mm
Szerokość krycia min. (ok.) 221 mm
Szerokość krycia śred. (ok.) 223 mm
Szerokość krycia maks. (ok.) 225 mm
Rozstaw łat min. (ok.) 357 mm
Rozstaw łat śred. (ok.) 368 mm
Rozstaw łat maks. (ok.) 380 mm
Zużycie min. (ok.) 11.7 szt./m²
Zużycie śred. (ok.) 12.2 szt./m²
Zużycie maks. (ok.) 12.7 szt./m²
Waga (ok.) 3.3 kg/szt.
Waga na m² (ok.) 40.3 kg/m²
Waga palety (ok.) 975 kg
Minipakiet 6 szt.
Szt./paleta 288 szt.



Kolory

kolor ratio 1

Naturalna czerwień



kolor ratio 2

NUANCE Czerwona angobowana



kolor ratio 3

NUANCE Miedziana angobowana



kolor ratio 4

NUANCE Czerwień winna angobowana



kolor ratio 5

NUANCE Staroszara/Ciemnobrązowa angobowana



kolor ratio 6

NUANCE Antracytowy angobowany



kolor ratio 7

FINESSE Czerwona glazurowana



kolor ratio 8

FINESSE Czerwień winna glazurowana



kolor ratio 9

FINESSE Kasztanowa glazurowana



kolor ratio 10

FINESSE Czarna glazurowana



kolor ratio 11

NOBLESSE Antik płomieniowana glazurowana



RYSUNKI TECHNICZNE

titania przekrój 1

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

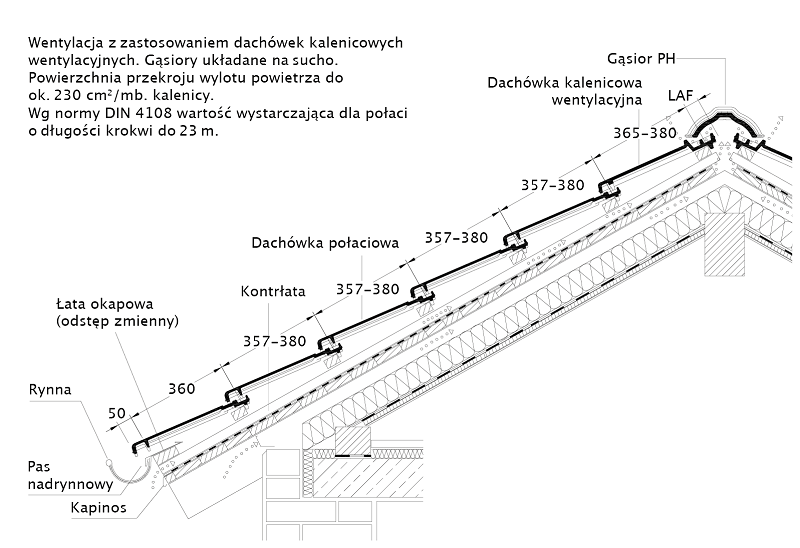

ratio przekrój 7

Rysunek techniczny produktu KLASSIK - przekrój poprzeczny połaci dachu

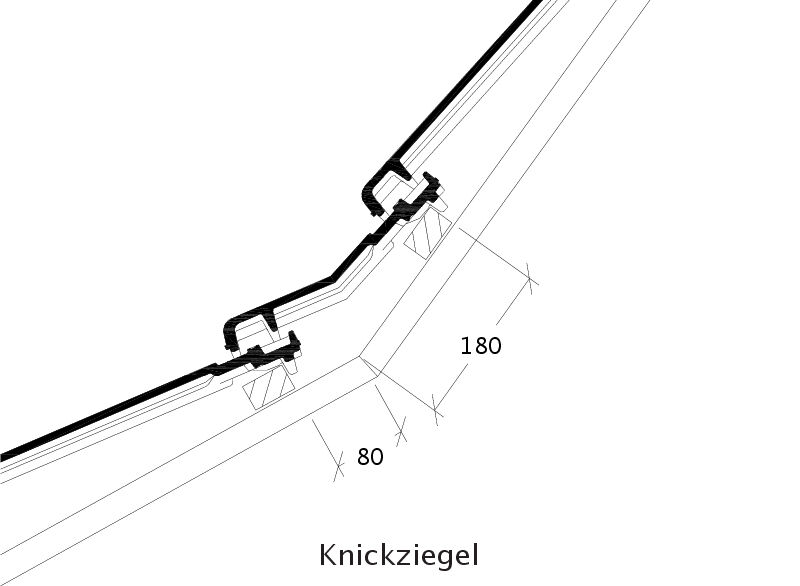

ratio przekrój 8

Rysunek techniczny produktu KLASSIK - przekrój poprzeczny połaci dachu

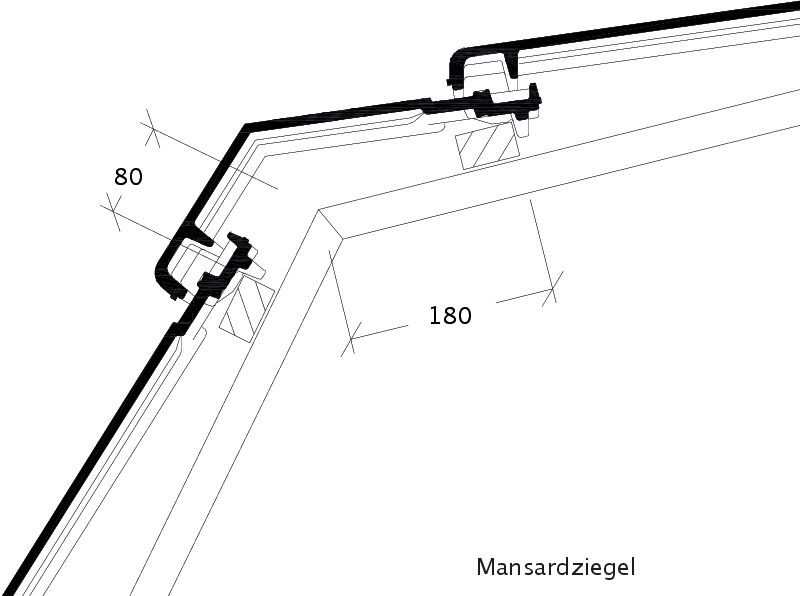

ratio przekrój 9

Rysunek techniczny produktu RATIO MAZ

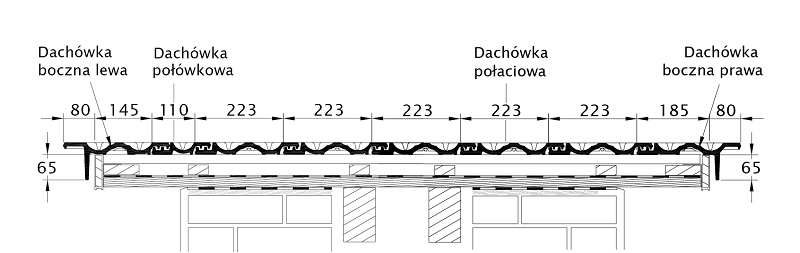

ratio przekrój 10

Rysunek techniczny produktu RATIO - przekrój poprzeczny połaci dachu

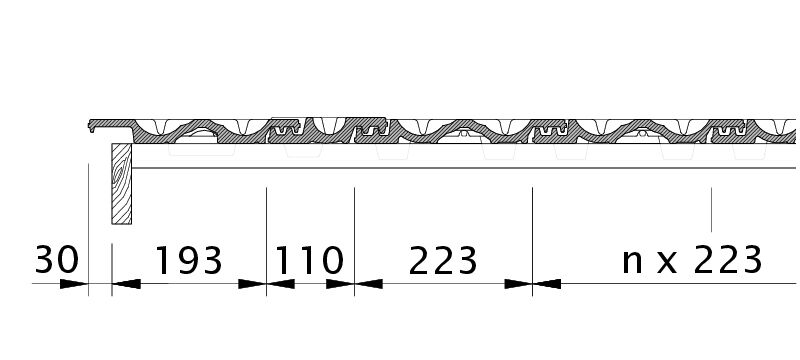

ratio przekrój 1

Rysunek techniczny produktu RATIO OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 25°
  • z membraną dachową na zakład ≥ 18°
  • z membraną dachową zgrzewaną/klejoną ≥ 16°
  • z wodoszczelną konstrukcją dachu ≥ 14°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 15° 20° 25° 30° 35° 40° 45° 50°
PH 2.6 szt./m LAF 60 55 50 50 45 45 40 30
PH 2.6 szt./m FLA 95 80 75 70 65 55 55 55
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 15° 20° 25° 30° 35° 40° 45° 50°
PH 2.6 szt./m LAF 60 55 45 45 40 40 30 15
PH 2.6 szt./m FLA 105 90 85 80 75 65 65 65
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 15° 20° 25° 30° 35° 40° 45° 50°
PH 2.6 szt./m LAF 55 50 40 40 30 30 20 5
PH 2.6 szt./m FLA 115 100 95 90 90 80 80 85
