RAPIDO

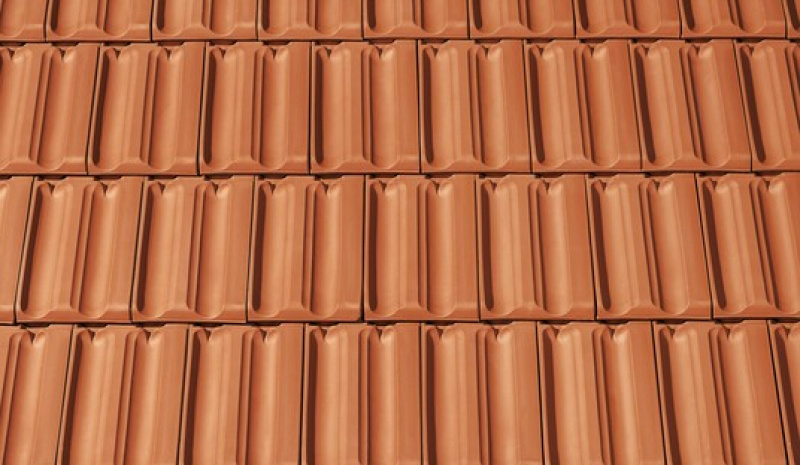

Elastyczna dachówka zakładkowa w megaformacie.

  • Klasyczna forma dachówki nawiązuje kształtem do tradycyjnej marsylki.
  • Duży format ok. 325 x 502 mm i zużycie wynoszące ok. 8,1 szt./m² czyni dachówkę RAPIDO ekonomicznym rozwiązaniem i umożliwia jej szybki montaż na dachu.
  • Szeroka tolerancja na zamkach górnych 44 mm zapewnia wygodny i szczelny montaż.
  • Specjalne zamki pionowe o budowie labiryntowej (5 pięć rozbudowanych żeber) zapobiegają przedostawaniu się wody opadowej pod połać nawet przy silnym wietrze.
  • Trzy zaczepy na spodzie dachówki stabilnie utrzymują ją na łacie, zapewniając solidny montaż.
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.



Ceramiczne RAPIDO nawiązuje do historycznego kształtu niemieckiej dachówki zakładkowej Z1 Muldenfalzziegel z 1879 roku, popularnie zwanej dzisiaj marsylką. Charakterystyczne dwie muldy (wyżłobienia) na dachówce w formacie XXL po ułożeniu połaci dają imponujący efekt wizualny. Wymiary ok. 325 x 502 mm i ekonomiczne zużycie – wynoszące ok. 8,1 szt./m² – czynią z modelu RAPIDO wyjątkowy produkt nie tylko pod względem stylu, ale i szybkości montażu. Sprzyjają temu również perfekcyjne zamki górne, o wyjątkowo szerokim zakresie tolerancji wynoszącym aż 44 mm. Szczelność dachówce zapewniają pionowe zamki posiadające 5 pięć rozbudowanych żeber. Ich specjalnie zaprojektowana budowa labiryntowa to bariera nie do pokonania dla wody, nawet przy silnym wietrze.

Wysokiej jakości glazury i angoby sprawiają, że spływający z połaci deszcz uniemożliwia osadzanie się zanieczyszczeniom w muldach dachówki. RAPIDO należy do grupy modeli wielkoformatowych marki CREATON, których wytrzymałość została wzmocniona przez specjalnie zaprojektowane ożebrowanie spodnie. Pomaga ono także w odprowadzaniu wody kondensacyjnej oraz umożliwia spodnią wentylację połaci. To w efekcie wydłuża żywotność całego dachu.



DANE TECHNICZNE

Wymiary (ok.) 325 x 502 mm
Szerokość krycia min. (ok.) 277 mm
Szerokość krycia śred. (ok.) 278 mm
Szerokość krycia maks. (ok.) 280 mm
Rozstaw łat min. (ok.) 410 mm
Rozstaw łat śred. (ok.) 425 mm
Rozstaw łat maks. (ok.) 440 mm
Zużycie min. (ok.) 8.1 szt./m²
Zużycie śred. (ok.) 8.4 szt./m²
Zużycie maks. (ok.) 8.8 szt./m²
Waga (ok.) 5.2 kg/szt.
Waga na m² (ok.) 43.7 kg/m²
Waga palety (ok.) 899 kg
Minipakiet 4 szt.
Szt./paleta 168 szt.



Kolory

kolor rapido 1

Naturalna czerwień



kolor rapido 2

NUANCE Czerwona angobowana



kolor rapido 3

NUANCE Miedziana angobowana



kolor rapido 4

NUANCE Czerwień winna angobowana



kolor rapido 5

NUANCE Staroszara/Ciemnobrązowa angobowana



kolor rapido 6

NUANCE W kolorze łupka angobowana



kolor rapido 7

NUANCE Czarny angobowany



kolor rapido 8

NUANCE Czarny matowy angobowany



RYSUNKI TECHNICZNE

titania przekrój 1

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

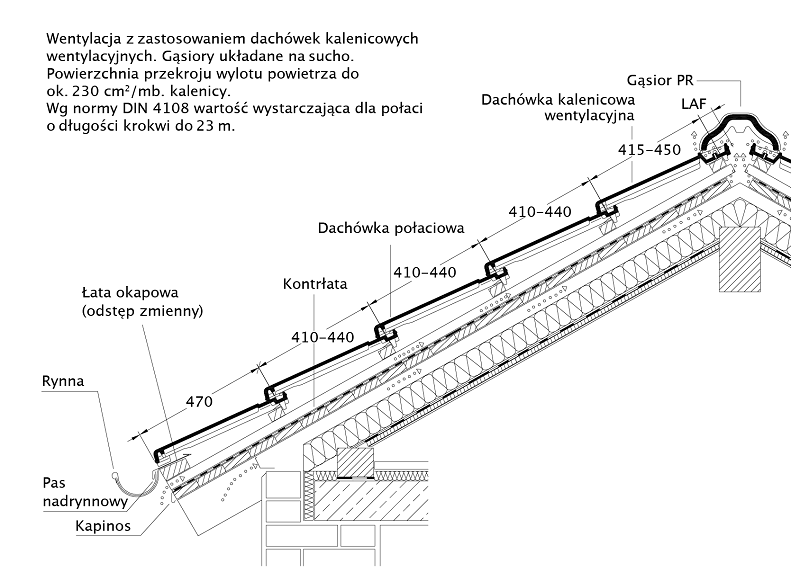

rapido przekrój 7

Rysunek techniczny produktu RAPIDO - przekrój wzdłużny połaci dachu

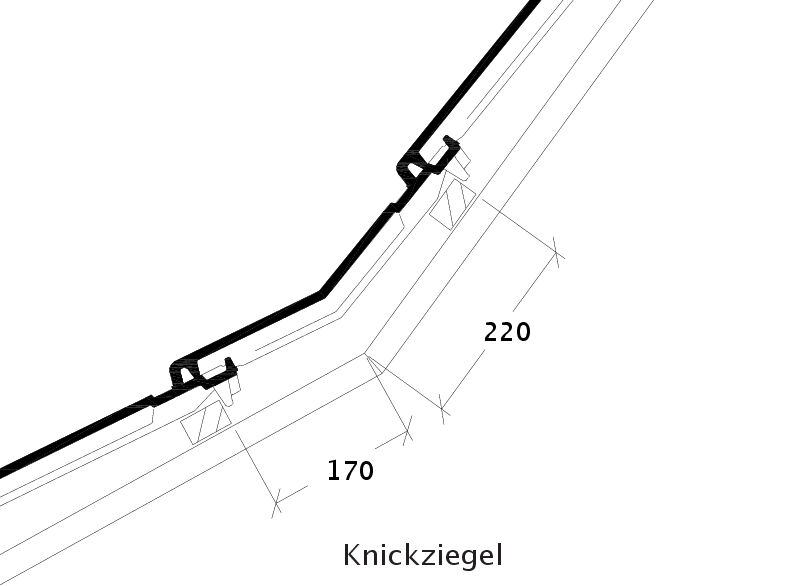

rapido przekrój 8

Rysunek techniczny produktu RAPIDO KNZ

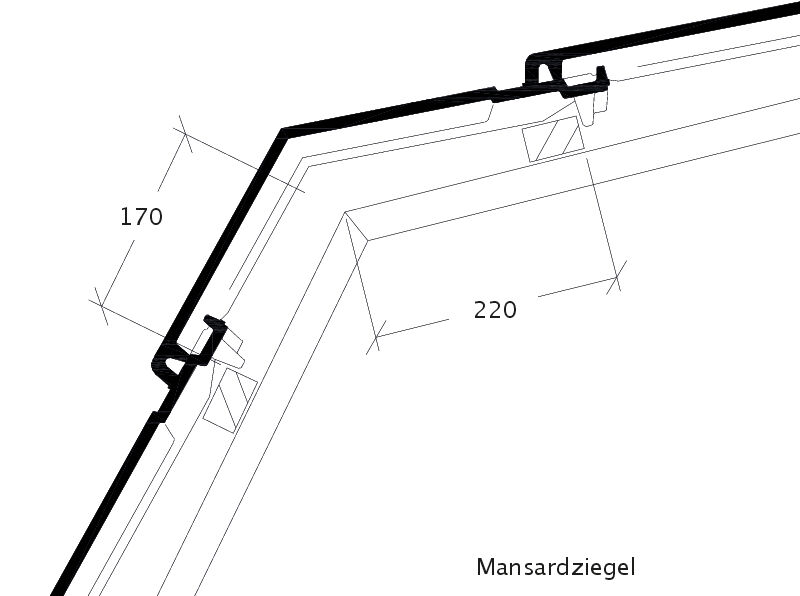

rapido przekrój 9

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

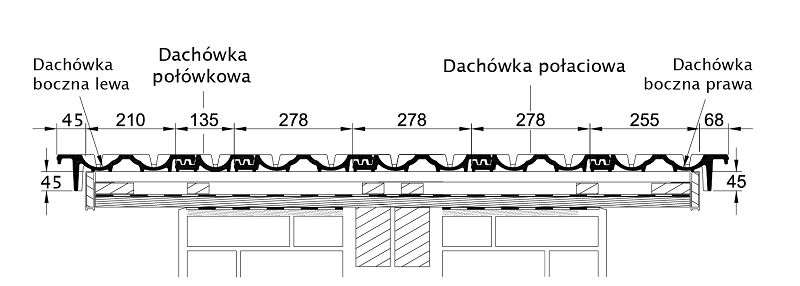

rapido przekrój 1

Rysunek techniczny produktu RAPIDO - przekrój poprzeczny połaci dachu

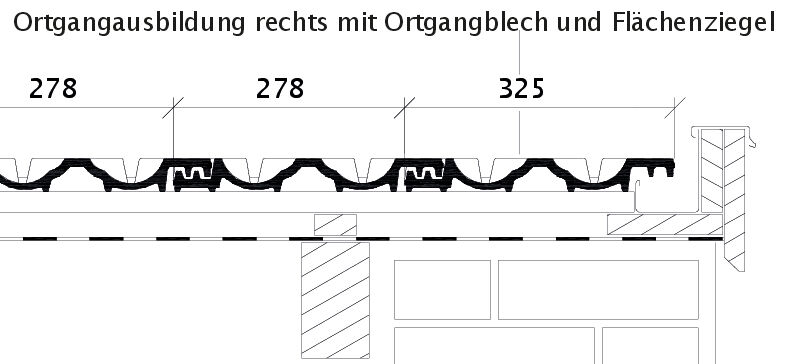

rapido przekrój 2

Rysunek techniczny produktu RAPIDO OG dachówka boczna prawa z blachą i dachówka połaciowa OFR



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 25°
  • z membraną dachową na zakład ≥ 18°
  • z membraną dachową zgrzewaną/klejoną ≥ 16°
  • z wodoszczelną konstrukcją dachu ≥ 14°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PR 2.5 szt./m LAF 75 70 70 65 60 60 60 60 60 55
PR 2.5 szt./m FLA 110 95 85 75 65 60 50 35 30 30
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PR 2.5 szt./m LAF 75 70 70 60 55 55 55 50 45 40
PR 2.5 szt./m FLA 120 105 95 85 75 70 60 45 40 20
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PR 2.5 szt./m LAF 70 65 65 55 50 45 45 40 35 30
PR 2.5 szt./m FLA 125 115 105 95 85 85 75 60 60 50
