PROFIL KARPIOWKA ZAKLADKOWA, KRÓJ SEGMENTOWY POWIERZCHNIA FALOWANA



Karpiówka idealna na historyczny dach.

  • Format dachówki i zużycie sprawiają, że jest idealna podczas renowacji starych dachów.
  • Dachówka nawiązuje strukturą i profilem do historycznych, ręcznie formowanych pierwowzorów.
  • Powierzchnia naturalna w kolorze wypalonej gliny jest doskonała do renowacji obiektów zabytkowych.
  • Należy do grupy dachówek, które podkreślają autentyczną, historyczną wartość zabytkowej budowli.



Dachówka PROFIL w wersji z powierzchnią profilowaną o kroju segmentowym stanowi rewolucyjne połączenie historycznego kształtu karpiówki z rozwiązaniami charakterystycznymi dla ceramicznych modeli zakładkowych. Piękna, znana od stuleci forma zapewnia doskonałą funkcjonalność, dzięki zakładkom tworzącym szczelne zamki pionowe. Model o wymiarach, imponująco dużych jak na karpiówkę, ok. 205 x 400 mm generuje zużycie na poziomie jedynie ok. 19,2 szt./m². Dachówka o grubości 21 mm umożliwia wykonanie połaci, której waga wynosi zaledwie 48.4 kg/m². To parametry rzadko spotykane w tej grupie pokryć ceramicznych.

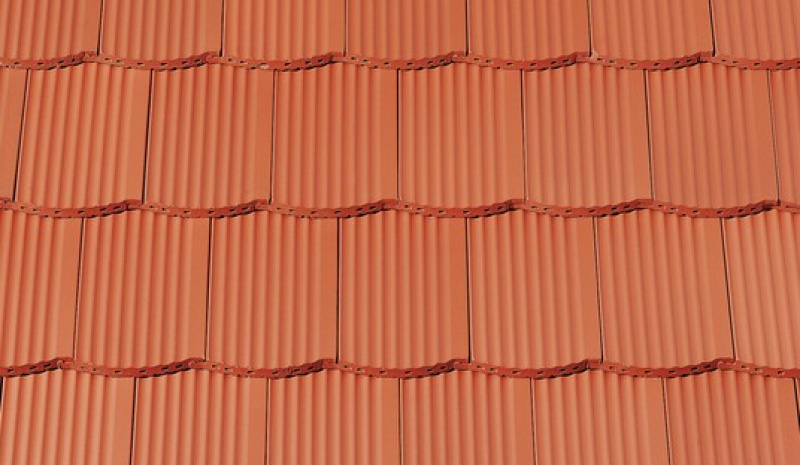

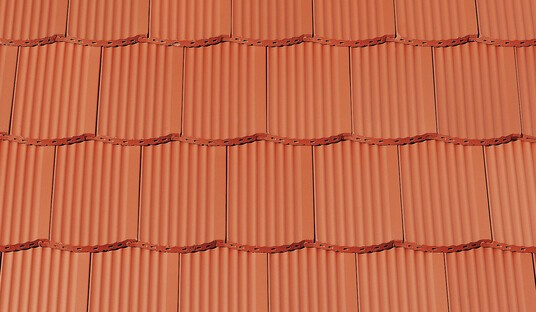

Charakterystyczna, dekoracyjna profilowana struktura w blasku promieni słonecznych zapewnia wspaniały efekt gry światła i cienia na połaci dachu. Powierzchnia naturalna w kolorze wypalonej gliny sprawia, że każdy egzemplarz z jest unikalny. Cechuje się nieznacznymi wahaniami kolorystycznymi w odcieniu charakterystycznym dla naturalnej gliny. Takie rozwiązanie podkreśla autentyczną, historyczną wartość budowli.



DANE TECHNICZNE

Wymiary (ok.) 205 x 400 x 21 mm
Szerokość krycia maks. (ok.) 180 mm
Rozstaw łat min. (ok.) 270 mm
Rozstaw łat śred. (ok.) 285 mm
Rozstaw łat maks. (ok.) 300 mm
Zużycie śred. (ok.) 19.2 szt./m²
Waga (ok.) 2.52 kg/szt.
Waga na m² (ok.) 48 kg/m²
Waga palety (ok.) 803 kg
Minipakiet 6 szt.
Szt./paleta 324 szt.





Kolory

kolor pofalowana 1

Naturalna czerwień



RYSUNKI TECHNICZNE

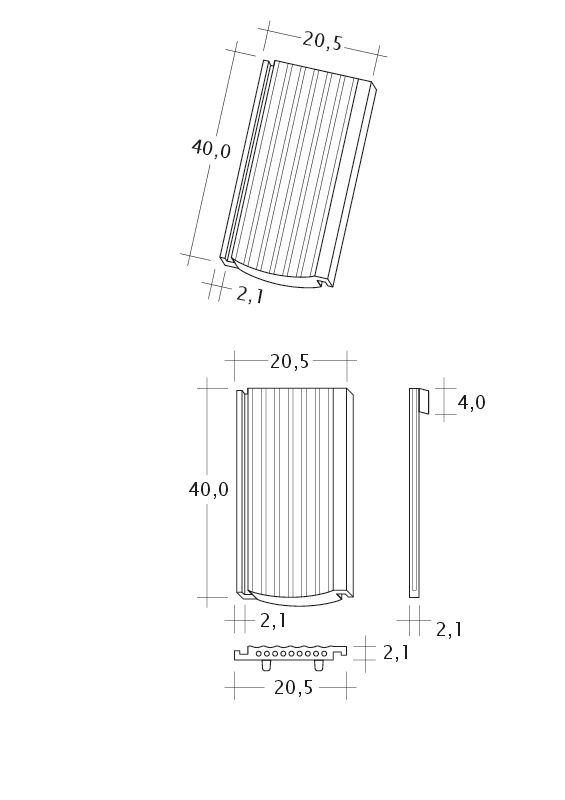

pofalowana przekrój 1

Rysunek techniczny produktu PROFIL Strangfalz-gewellt-1-1

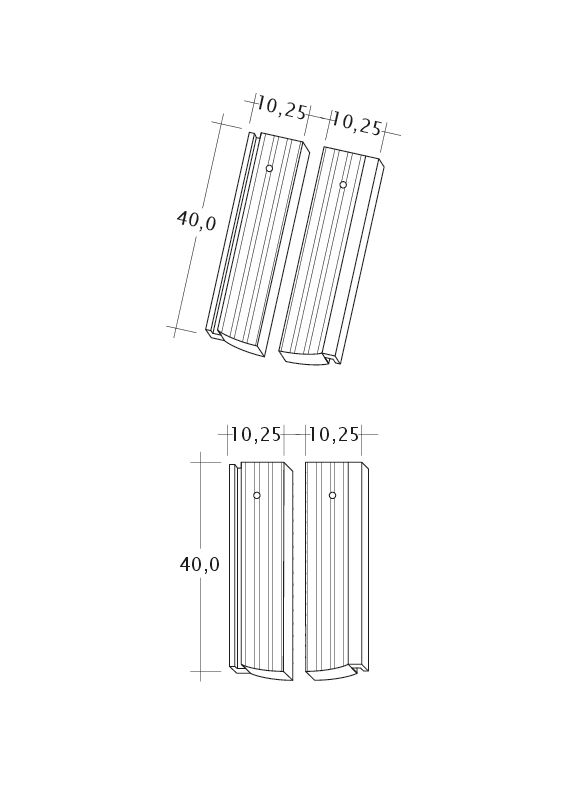

pofalowana przekrój 7

Rysunek techniczny produktu PROFIL Strangfalz-gewellt-1-2

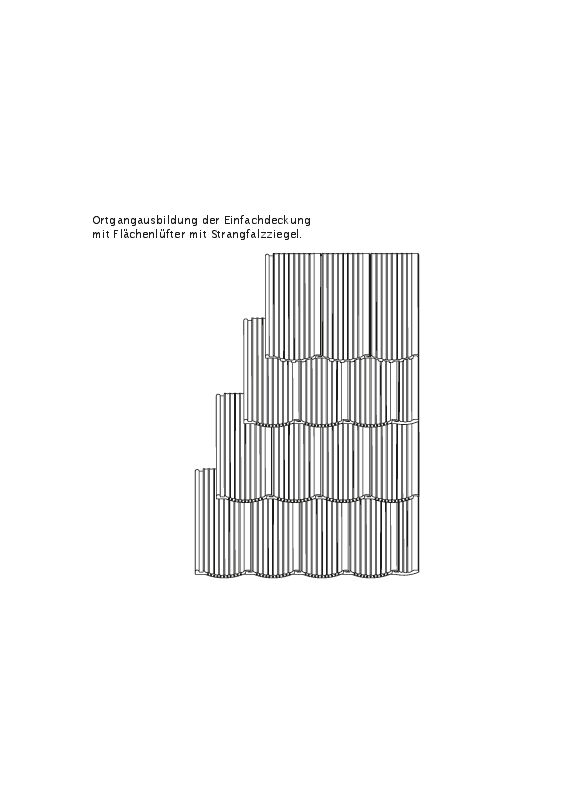

pofalowana przekrój 8

Rysunek techniczny produktu PROFIL OGAusbildung-Laengshalber

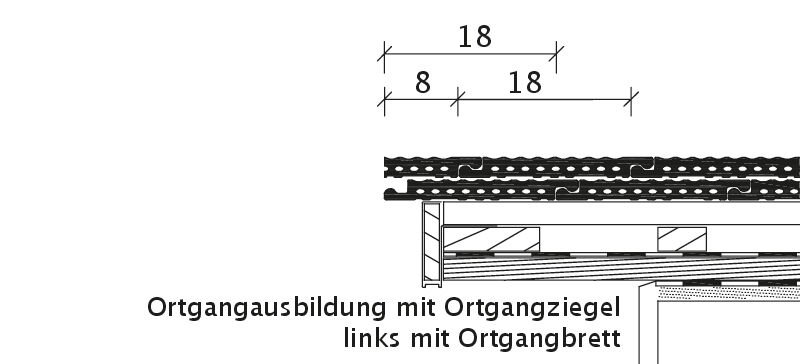

pofalowana przekrój 13

Rysunek techniczny produktu PROFIL OBL OBL

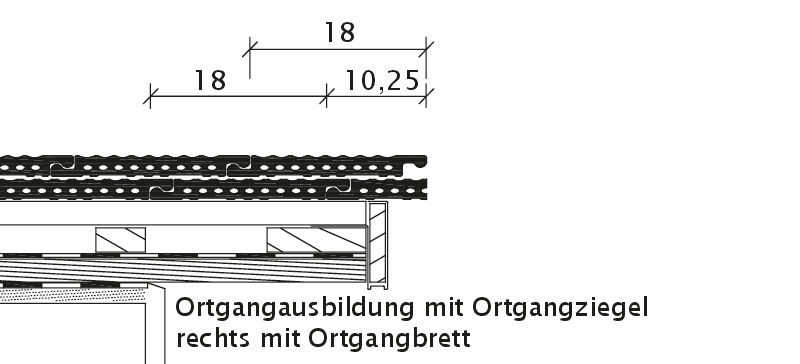

pofalowana przekrój 1

Rysunek techniczny produktu PROFIL OBR OBR



pofalowana przekrój 4

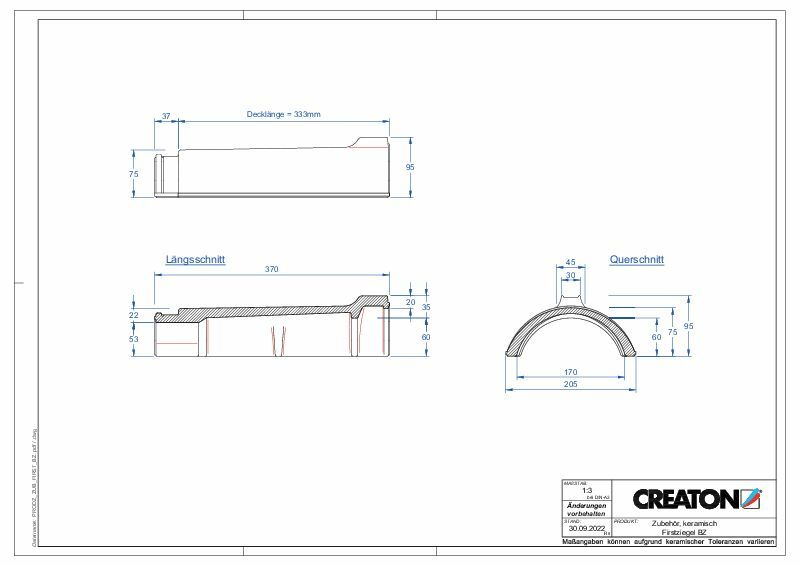

Rysunek techniczny kalenic i gąsiorów BZ-Firstziegel



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU:

  • standardowe nachylenie dachu 35°
  • z membraną dachową na zakład ≥ 24°
  • z membraną dachową zgrzewaną/klejoną ≥ 22°
  • z wodoszczelną konstrukcją dachu ≥ 18°
  • z wodoodpornym podkładem ≥ 10°
