OPTIMA

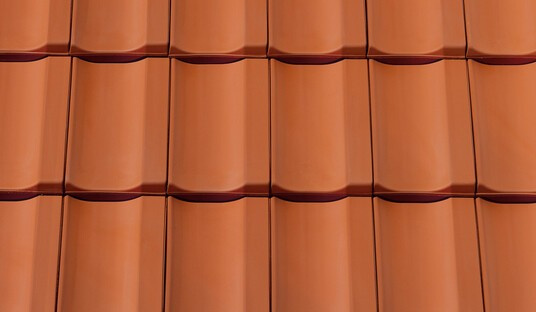

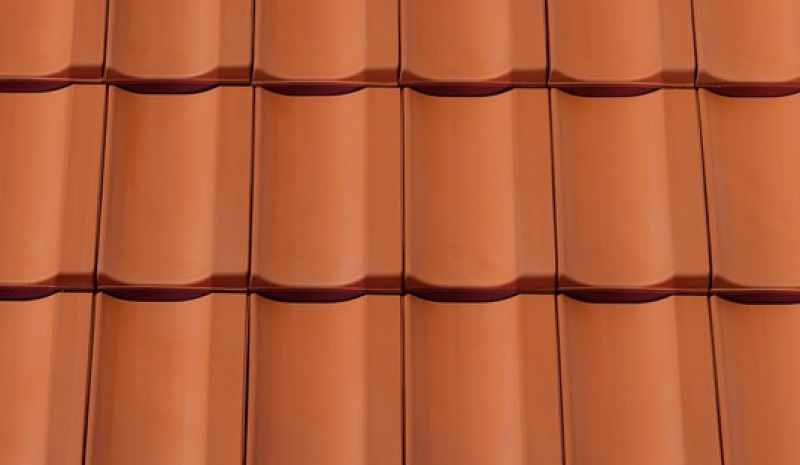

Funkcjonalna dachówka zakładkowa z muldą.

  • Elegancka forma dachówki o wymiarach ok. 262 x 444 mm idealnie nadaje się do renowacji, jak i budowy nowego dachu.
  • Tolerancja rozstawu łat wynosząca aż 50 mm daje ogromne możliwości w zakresie montażu.
  • Zaawansowana konstrukcja zamków pozwala skutecznie odprowadzać wodę z połaci o nachyleniu już od 10°.
  • Specjalnie zaprojektowana spodnia strona dachówki zwiększa jej wytrzymałość. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.



Ceramiczna OPTIMA jest dachówką zakładkową o pięknej formie i doskonałej funkcjonalności. Dekoracyjna mulda, charakterystyczna dla dachówki reńskiej, w letni dzień wypełnia się blaskiem promieni słonecznych. Zapewnia wspaniały efekt gry światła i cienia na powierzchni dachu. Podczas ulewnego deszczu zbiera wodę, sprzyjając usuwaniu jej z połaci. Idealny kształt o wymiarach ok. 262 x 444 mm to świetne rozwiązanie dla inwestycji polegających na renowacji dachu.

Duża, wynosząca aż 50 mm, tolerancja rozstawu łat sprawia, że OPTIMA daje ogromne możliwości w zakresie montażu. Przykładowo jest niezastąpiona w przypadku dachów mansardowych, o niewielkich długościach krokwi. Gwarantuje minimalne zużycie na poziomie 11,9 szt./m². Konstrukcja zamków bocznych sprawia, że mocną stroną tej dachówki jest również perfekcyjna szczelność. Doskonałe odprowadzanie wody z połaci zostaje zapewnione już przy nachyleniu wynoszącym tylko 10°. Przy takim kącie zalecane jest użycie odpowiedniej membrany marki CREATON.



DANE TECHNICZNE

Wymiary (ok.) 262 x 444 mm
Szerokość krycia min. (ok.) 221 mm
Szerokość krycia śred. (ok.) 222 mm
Szerokość krycia maks. (ok.) 223 mm
Rozstaw łat min. (ok.) 330/350 mm
Rozstaw łat śred. (ok.) 355 mm
Rozstaw łat maks. (ok.) 380 mm
Zużycie min. (ok.) 11.9 szt./m²
Zużycie śred. (ok.) 12.8 szt./m²
Zużycie maks. (ok.) 13.7 szt./m²
Waga (ok.) 3.3 kg/szt.
Waga na m² (ok.) 42.2 kg/m²
Waga palety (ok.) 975 kg
Minipakiet 6 szt.
Szt./paleta 288 szt.



Kolory

kolor optima 1

Naturalna czerwień



kolor optima 2

NUANCE Miedziana angobowana



kolor optima 3

NUANCE Czerwień winna angobowana



kolor optima 4

NUANCE Brązowa angobowana



kolor optima 5

NUANCE Ciemnobrązowa angobowana



kolor optima 6

NUANCE Szara matowa angobowana



kolor optima 7

NUANCE W kolorze łupka angobowana



kolor optima 8

NUANCE Antracytowy angobowany



kolor optima 9

FINESSE Czerwień winna glazurowana



kolor optima 10

FINESSE Czarna glazurowana



RYSUNKI TECHNICZNE

titania przekrój 1

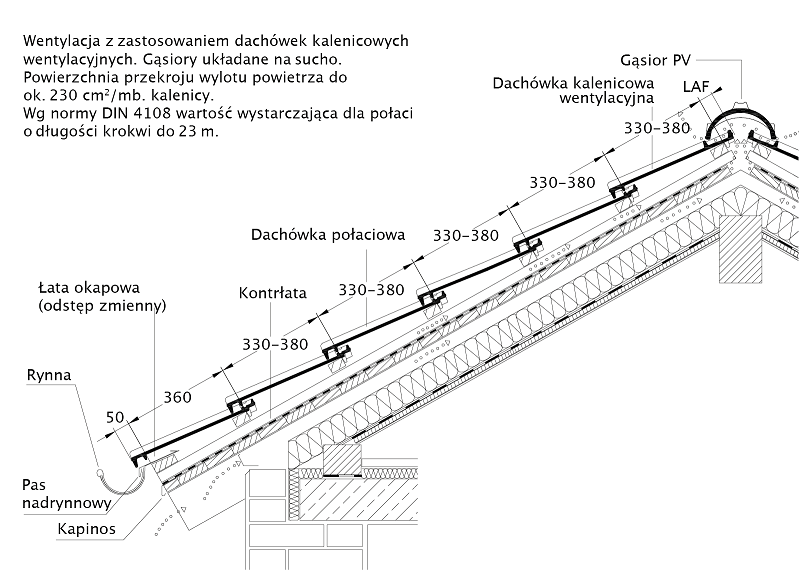

Rysunek techniczny - przekrój kalenicy (LAF i FLA)



klassik przekrój 7

Rysunek techniczny produktu KLASSIK - przekrój poprzeczny połaci dachu



optima przekrój 8

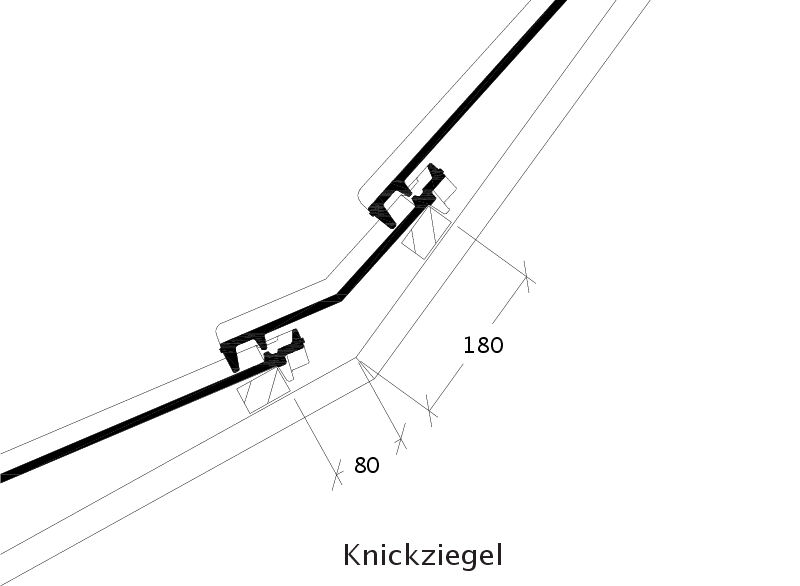

Rysunek techniczny produktu OPTIMA KNZ



optima przekrój 9

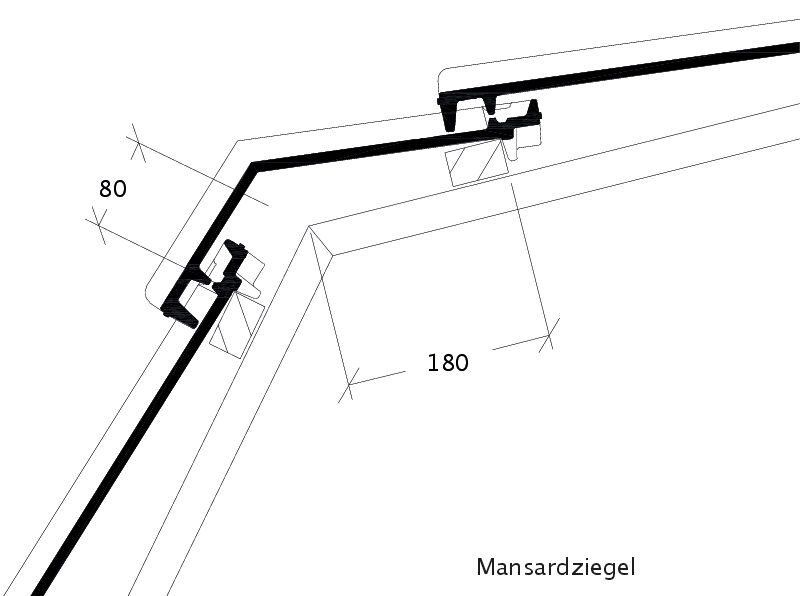

Rysunek techniczny produktu OPTIMA MAZ



klassik przekrój 10

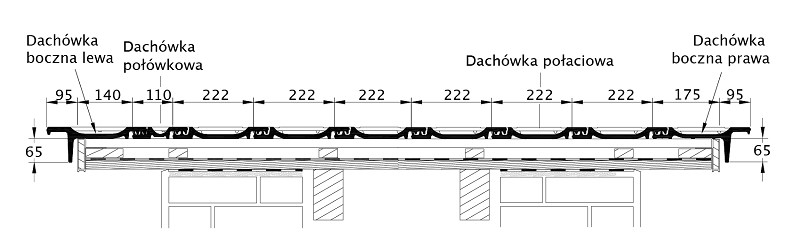

Rysunek techniczny produktu OPTIMA - przekrój poprzeczny połaci dachu



optima przekrój 1

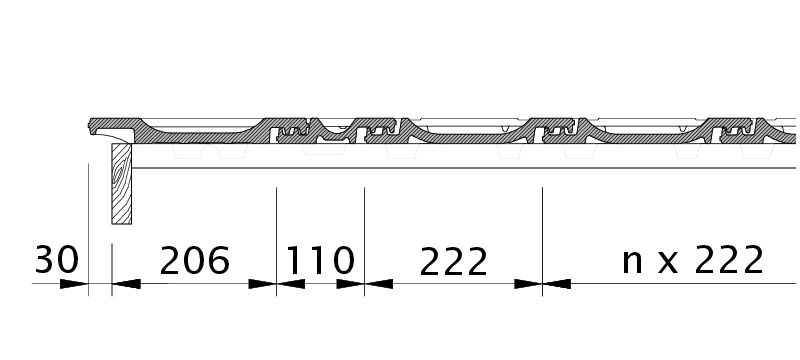

Rysunek techniczny produktu OPTIMA OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 25°
  • z membraną dachową na zakład ≥ 18°
  • z membraną dachową zgrzewaną/klejoną ≥ 16°
  • z wodoszczelną konstrukcją dachu ≥ 14°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PH 2.6 szt./m LAF 60 55 50 45 45 40 35 35
PH 2.6 szt./m FLA 90 80 75 70 55 55 50 50
PV 2.5 szt./m LAF 60 60 60 55 55 45 45 45 40 40
PV 2.5 szt./m FLA 90 80 75 65 60 50 45 35 35 35
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 20° 25° 30° 35° 40° 45° 50° 55° 60°
PH 2.6 szt./m LAF 55 45 40 40 35 25 20
PH 2.6 szt./m FLA 90 85 80 65 65 60 60
PV 2.5 szt./m LAF 60 55 50 50 40 35 30 30 30
PV 2.5 szt./m FLA 90 85 75 70 60 55 45 45 45
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 20° 25° 30° 35° 40° 45° 50°
PH 2.6 szt./m LAF 50 40 35 30 25 15 10
PH 2.6 szt./m FLA 100 95 90 80 80 75 80
PV 2.5 szt./m LAF 55 50 45 40 30 25 20
PV 2.5 szt./m FLA 100 95 85 85 75 70 65
