MZ3

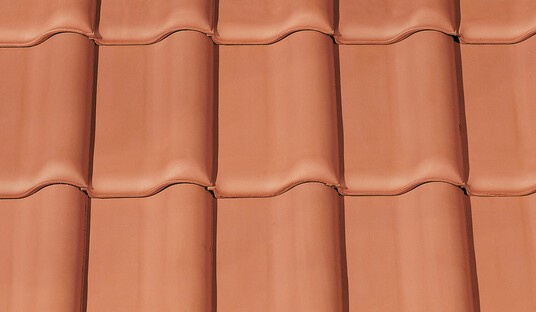

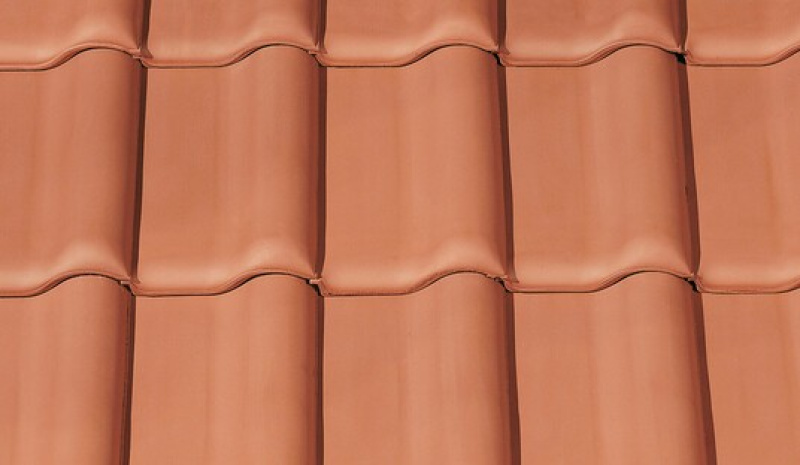

Klasyczna dachówka w uniwersalnym formacie.

  • Format dachówki ok. 268 x 442 mm umożliwia zastosowanie jej na dachach o różnej bryle architektonicznej.
  • Zakres tolerancji przesuwu na zamkach górnych wynoszący aż 28 mm umożliwia szczelny i precyzyjny montaż.
  • Zaawansowana konstrukcja zamków pozwala skutecznie odprowadzać wodę z połaci o nachyleniu już od 10°.
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.



Dachówka ceramiczna MZ3 jest holenderką płaską o wymiarach ok. 268 x 442 mm. Wygodny podczas montażu format oraz tolerancja przesuwu na zamkach górnych wynosząca aż 28 mm zapewniają minimalne zużycie ok. 12,6 szt./m² dachu. Umożliwia to uzyskanie na połaci płaszczyzny o atrakcyjnej, wyrazistej strukturze.

MZ3 jest idealna na dachy o skomplikowanej architekturze. Szczególnie na te, w przypadku których, montaż rozwiązań w większym formacie generowałby duże straty materiału podczas częstego docinania pojedynczych sztuk dachówki. Doskonałe odprowadzanie wody z połaci dzięki szczelnym zamkom zostaje zapewnione już przy nachyleniu dachu wynoszącym tylko 10°. Przy takim kącie zalecane jest użycie odpowiedniej membrany marki CREATON.



DANE TECHNICZNE

Wymiary (ok.) 268 x 442 mm
Szerokość krycia min. (ok.) 216 mm
Szerokość krycia śred. (ok.) 218 mm
Szerokość krycia maks. (ok.) 220 mm
Rozstaw łat min. (ok.) 334 mm
Rozstaw łat śred. (ok.) 345 mm
Rozstaw łat maks. (ok.) 360 mm
Zużycie min. (ok.) 12.6 szt./m²
Zużycie śred. (ok.) 13.3 szt./m²
Zużycie maks. (ok.) 13.9 szt./m²
Waga (ok.) 3.6 kg/szt.
Waga na m² (ok.) 47.9 kg/m²
Waga palety (ok.) 889 kg
Minipakiet 5 szt.
Szt./paleta 240 szt.



Kolory

kolor mz3 1

Naturalna czerwień



kolor mz3 2

NUANCE Miedziana angobowana



kolor mz3 3

NUANCE Staroszara/Ciemnobrązowa angobowana



kolor mz3 4

NUANCE Czarny matowy angobowany



kolor mz3 5

FINESSE Czerwień winna glazurowana



kolor mz3 6

FINESSE Czarna glazurowana



RYSUNKI TECHNICZNE

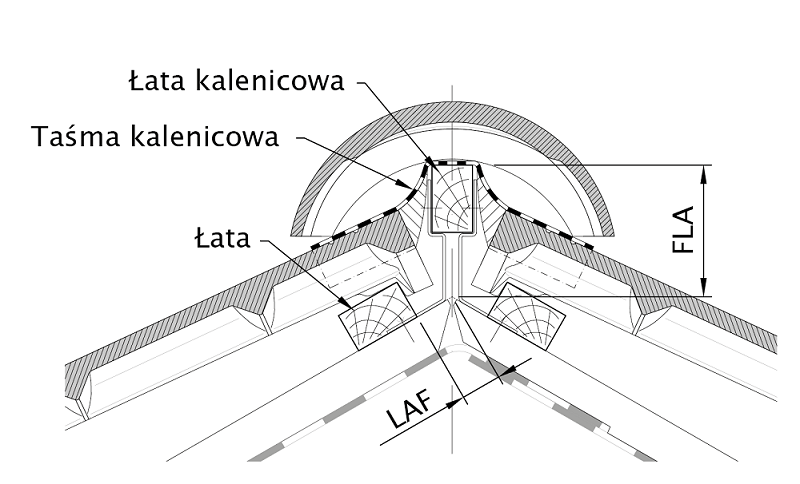

klassik przekrój 6

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

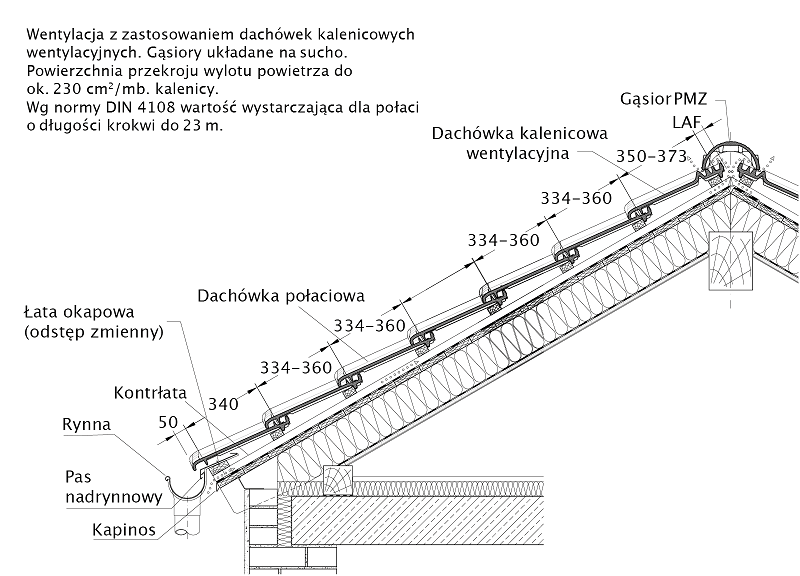

mz3 przekrój 6

Rysunek techniczny produktu MZ3 - przekrój wzdłużny połaci dachu

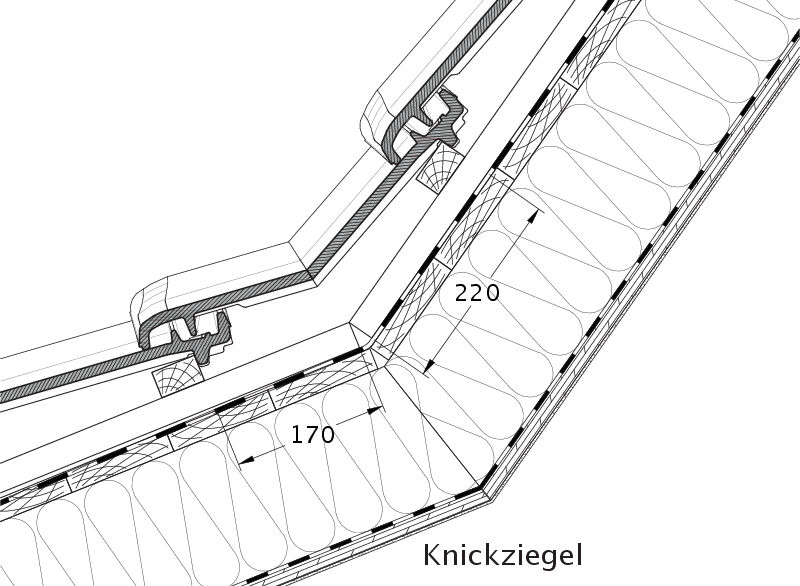

mz3 przekrój 7

Rysunek techniczny produktu MZ3 KNZ

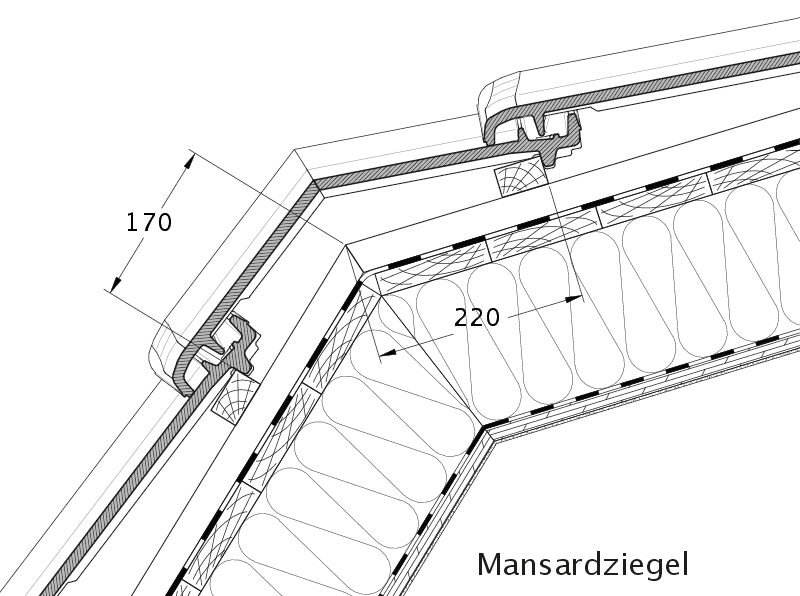

mz3 przekrój 8

Rysunek techniczny produktu MZ3 MAZ

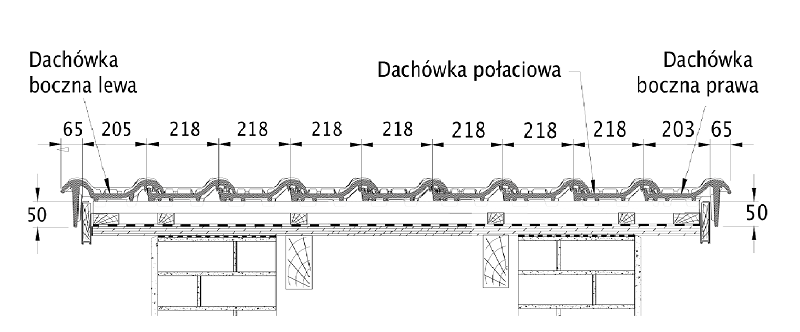

mz3 przekrój 1

Rysunek techniczny produktu MZ3 - przekrój poprzeczny połaci dachu

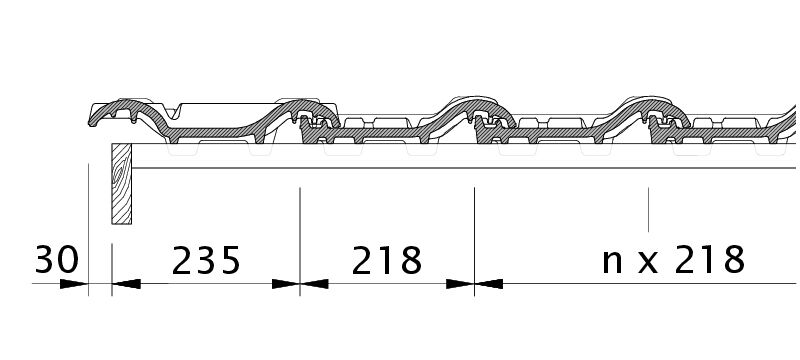

mz3 przekrój 2

Rysunek techniczny produktu MZ3 OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PMZ 2.6 szt./m LAF 65 60 55 50 45 40 35 25 15 10
PMZ 2.6 szt./m FLA 125 120 115 105 100 95 95 90 90 85
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50°
PMZ 2.6 szt./m LAF 65 60 55 45 40 35 30 15 5
PMZ 2.6 szt./m FLA 135 130 125 115 110 105 105 100 100
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45°
PMZ 2.6 szt./m LAF 60 55 50 40 35 25 20 5
PMZ 2.6 szt./m FLA 145 140 135 125 120 120 120 115
