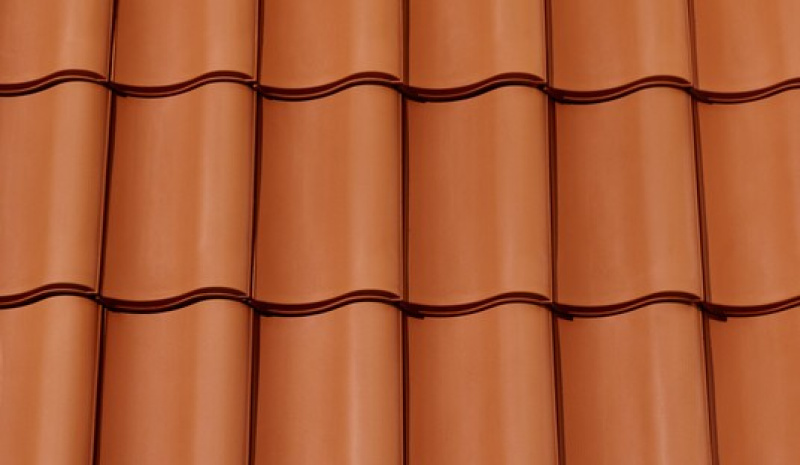

MELODIE
Dachówka esówka w optymalnym formacie.
- Format dachówki ok. 255 x 440 mm umożliwia zastosowanie jej na dachach o różnej bryle architektonicznej.
- Szeroki zakres tolerancji przesuwu na zamkach górnych wynoszący aż 35 mm umożliwia szczelny i precyzyjny montaż.
- Zaawansowana konstrukcja zamków pozwala skutecznie odprowadzać wodę z połaci o nachyleniu już od 10°.
- Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki. Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.
Ceramiczna MELODIE to elegancka dachówka esówka o wymiarach 225 x 440 mm. Wygodny podczas montażu format oraz tolerancja przesuwu na zamkach górnych wynosząca aż 35 mm zapewniają minimalne zużycie ok. 13,7 szt./m² dachu. Umożliwia to uzyskanie na połaci płaszczyzny o atrakcyjnej, wyrazistej strukturze. Taka ilość dachówek na m² zapewnia wspaniały efekt gry światła i cienia, szczególnie podczas słonecznych dni.
MELODIE jest również idealna na dachy o skomplikowanej architekturze. Szczególnie na te, w przypadku których, montaż produktów w większym formacie generowałby duże straty materiału podczas częstego docinania pojedynczych sztuk dachówki. Szczelne zamki umożliwiają zastosowanie MELODIE przy małym kącie nachylenia dachu. Doskonałe odprowadzanie wody z połaci zostaje zapewnione już przy nachyleniu wynoszącym tylko 10°. Przy takim kącie nachylenia zalecane jest użycie odpowiedniej membrany marki CREATON.
DANE TECHNICZNE
| Wymiary (ok.) | 255 x 440 mm |
| Szerokość krycia min. (ok.) | 208 mm |
| Szerokość krycia śred. (ok.) | 209 mm |
| Szerokość krycia maks. (ok.) | 210 mm |
| Rozstaw łat min. (ok.) | 314 mm |
| Rozstaw łat śred. (ok.) | 330 mm |
| Rozstaw łat maks. (ok.) | 347 mm |
| Zużycie min. (ok.) | 13.7 szt./m² |
| Zużycie śred. (ok.) | 14.5 szt./m² |
| Zużycie maks. (ok.) | 15.3 szt./m² |
| Waga (ok.) | 3.3 kg/szt. |
| Waga na m² (ok.) | 47.9 kg/m² |
| Waga palety (ok.) | 819 kg |
| Minipakiet | 6 szt. |
| Szt./paleta | 240 szt. |
Kolory
Naturalna czerwień
NUANCE Miedziana angobowana
NUANCE W kolorze łupka angobowana
NUANCE Antracytowy angobowany
FINESSE Czarna glazurowana
RYSUNKI TECHNICZNE

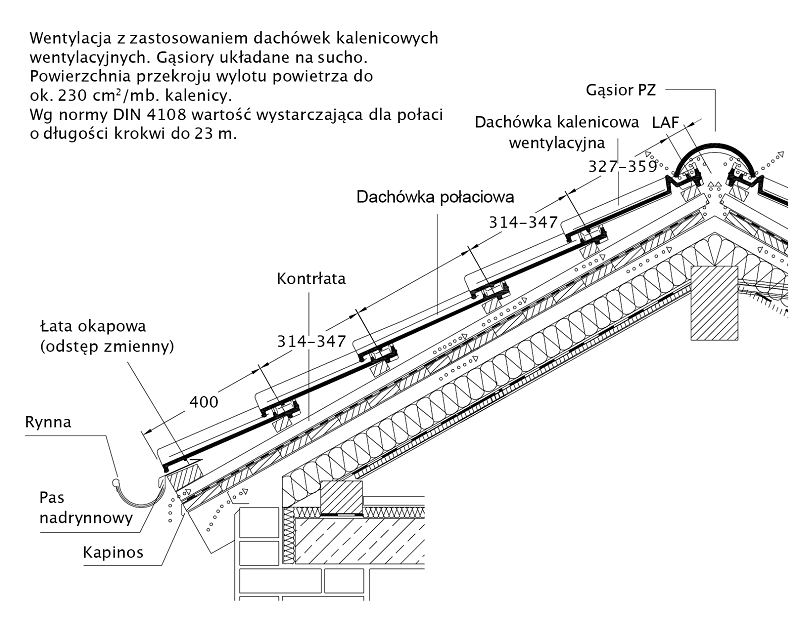

Rysunek techniczny - przekrój kalenicy (LAF i FLA)
Rysunek techniczny produktu MAXIMA DQF DQF

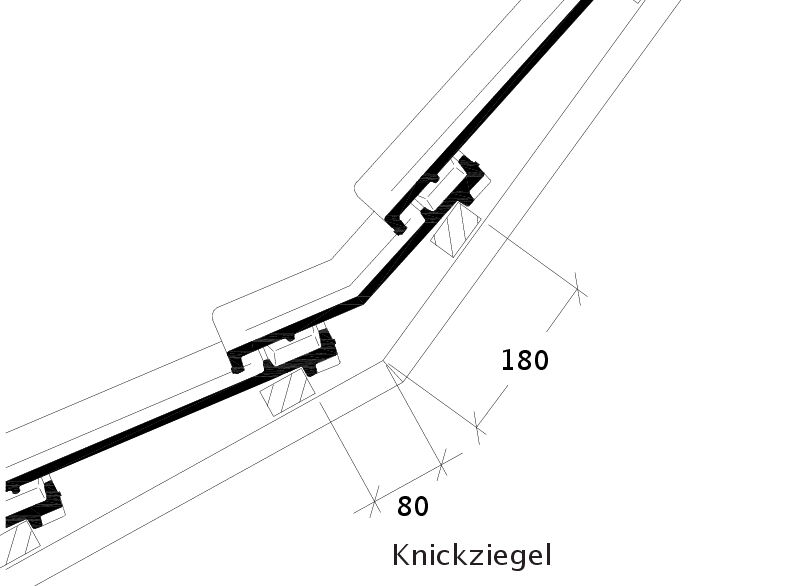

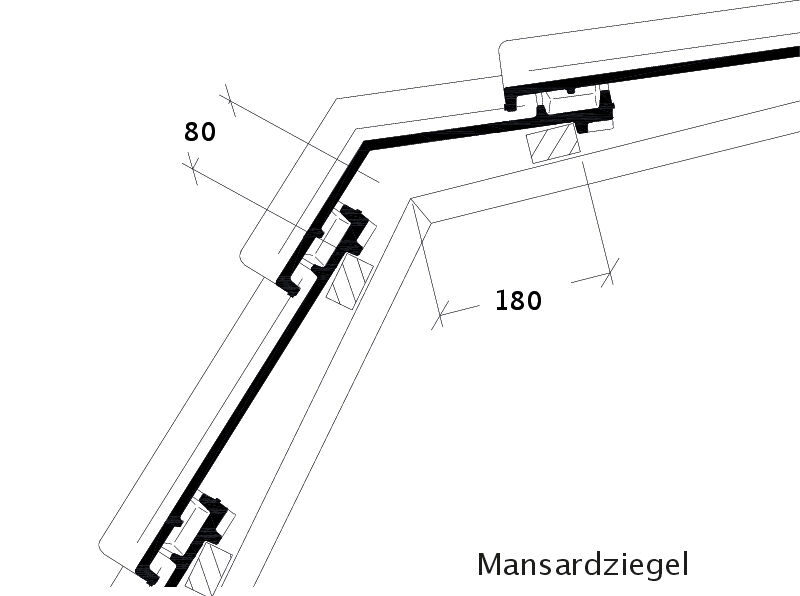

Rysunek techniczny produktu MELODIE KNZ
Rysunek techniczny - przekrój kalenicy (LAF i FLA)

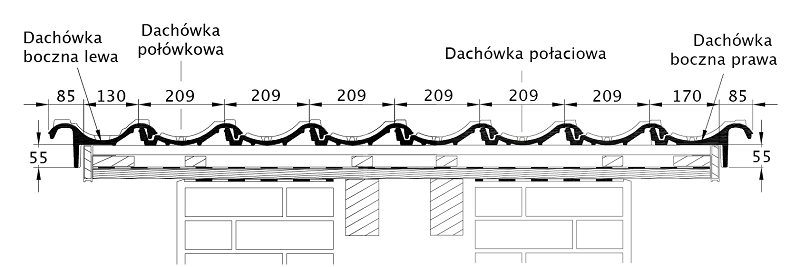

Rysunek techniczny produktu MELODIE - przekrój poprzeczny połaci dachu

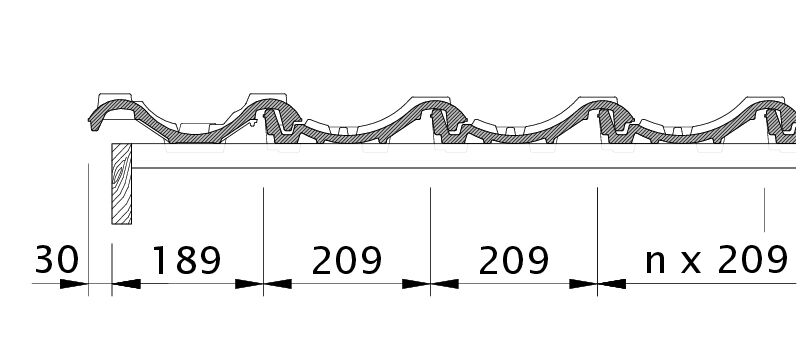

Rysunek techniczny produktu MELODIE OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL
OBSZARY ZASTOSOWANIA
Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.
NACHYLENIE DACHU - DLA POLSKI
- standardowe nachylenie dachu 22°
- z membraną dachową na zakład ≥ 16°
- z membraną dachową zgrzewaną/klejoną ≥ 14°
- z wodoszczelną konstrukcją dachu ≥ 12°
- z wodoodpornym podkładem ≥ 10°
LAF/FLA WARTOŚCI
| WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM | ||||||||||||
| Zapotrzebowanie na gąsiory (ok.) | DN | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| PMoN 2.8 szt./m | LAF | 50 | 50 | 45 | 40 | 30 | 20 | 15 | 15 | 15 | 10 | 10 |
| PMoN 2.8 szt./m | FLA | 115 | 115 | 105 | 100 | 95 | 90 | 80 | 75 | 75 | 70 | 70 |
| PZ 2.5 szt./m | LAF | 65 | 65 | 65 | 60 | 60 | 60 | 50 | 50 | 45 | 40 | 40 |
| PZ 2.5 szt./m | FLA | 110 | 110 | 105 | 100 | 90 | 85 | 80 | 70 | 65 | 60 | 50 |
| WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM | ||||||||||||
| Zapotrzebowanie na gąsiory (ok.) | DN | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| PMoN 2.8 szt./m | LAF | 50 | 50 | 45 | 35 | 25 | 15 | 10 | 10 | 10 | ||
| PMoN 2.8 szt./m | FLA | 125 | 125 | 115 | 110 | 105 | 100 | 90 | 85 | 80 | ||
| PZ 2.5 szt./m | LAF | 65 | 65 | 65 | 55 | 55 | 55 | 45 | 40 | 30 | 25 | 25 |
| PZ 2.5 szt./m | FLA | 120 | 120 | 115 | 110 | 100 | 95 | 90 | 80 | 75 | 70 | 60 |
| WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM | ||||||||||||
| Zapotrzebowanie na gąsiory (ok.) | DN | 10° | 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | 60° |
| PMoN 2.8 szt./m | LAF | 45 | 45 | 40 | 30 | 20 | 5 | 0 | ||||
| PMoN 2.8 szt./m | FLA | 135 | 135 | 125 | 120 | 115 | 115 | 105 | ||||
| PZ 2.5 szt./m | LAF | 60 | 60 | 60 | 50 | 50 | 45 | 35 | 30 | 20 | 15 | 10 |
| PZ 2.5 szt./m | FLA | 130 | 130 | 125 | 120 | 110 | 110 | 105 | 95 | 95 | 90 | 90 |
