MAGNUM



Dachówka ekonomiczna pod względem zużycia.

  • Format ok. 357 x 495 mm czyni dachówkę MAGNUM ekonomicznym rozwiązaniem pod względem zużycia, które wynosi jedynie ok. 8,2 szt./m².
  • Szczelne zamki zapobiegają przedostawaniu się wody opadowej pod połać w każdych warunkach pogodowych.
  • Specjalnie zaprojektowane ożebrowanie spodnie zwiększa wytrzymałość dachówki.
  • Pomaga w odprowadzaniu wody kondensacyjnej, która może tworzyć się pod powierzchnią dachu.
  • Stabilne noski na spodzie dachówki skutecznie utrzymują ją na łacie, zapewniając solidny montaż.
  • Możliwość szczelnego montażu dachówki na połaci o nachyleniu 10° - warunkiem jest zastosowanie odpowiedniej membrany.



Dachówka MAGNUM to holenderka płaska w formacie XXL. Wymiary ok. 357 x 495 mm i ekonomiczne zużycie wynoszące zaledwie ok. 8,2 szt./m² czynią z niej produkt o niezwykle korzystnym stosunku ceny do jakości. Dodatkowo, MAGNUM jest wyjątkowym produktem pod względem szybkości montażu. Zakres tolerancji rozstawu łat wynoszący 21 mm sprawia, że dachówka za każdym razem na połaci jest maksymalnie szczelna i wygląda perfekcyjnie. Szczelne zamki doskonale odprowadzają wodę z dachu w każdych warunkach pogodowych. Dzięki zastosowaniu odpowiedniej membrany marki CREATON, dachówkę MAGNUM można instalować na połaci przy nachyleniu wynoszącym tylko 10°.

Model należy do grupy produktów wielkoformatowych marki CREATON, które posiadają specjalnie zaprojektowane ożebrowanie spodnie. Umożliwia ono odprowadzanie wody kondensacyjnej oraz zapewnia spodnią wentylację połaci. To w efekcie wydłuża żywotność całego dachu.



DANE TECHNICZNE

Wymiary (ok.) 357 x 495 mm
Szerokość krycia min. (ok.) 295 mm
Szerokość krycia śred. (ok.) 296 mm
Szerokość krycia maks. (ok.) 297 mm
Rozstaw łat min. (ok.) 390 mm
Rozstaw łat śred. (ok.) 400 mm
Rozstaw łat maks. (ok.) 411 mm
Zużycie min. (ok.) 8.2 szt./m²
Zużycie śred. (ok.) 8.5 szt./m²
Zużycie maks. (ok.) 8.7 szt./m²
Waga (ok.) 4.9 kg/szt.
Waga na m² (ok.) 41.7 kg/m²
Waga palety (ok.) 848 kg
Minipakiet 4 szt.
Szt./paleta 168 szt.



Kolory

kolor magnum 1

Naturalna czerwień



kolor magnum 2

NUANCE Miedziana angobowana



kolor magnum 3

NUANCE W kolorze łupka angobowana



kolor magnum 4

NUANCE Czarny angobowany



kolor magnum 5

NUANCE Czarny matowy angobowany



RYSUNKI TECHNICZNE

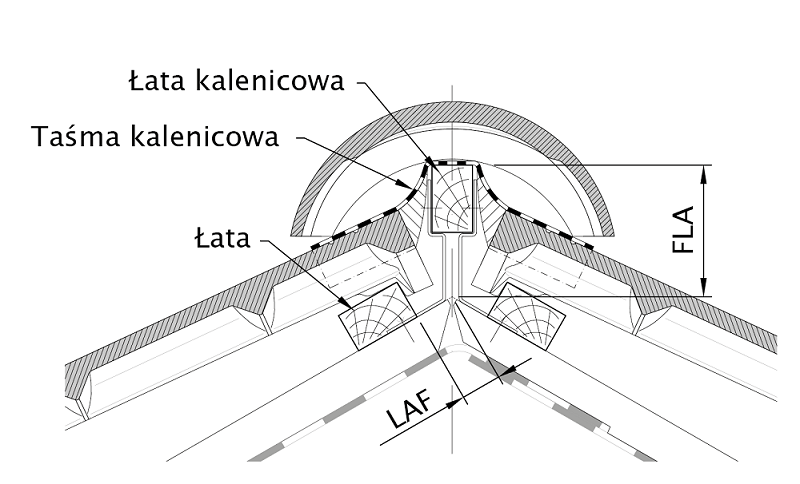

magnum przekrój 6

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

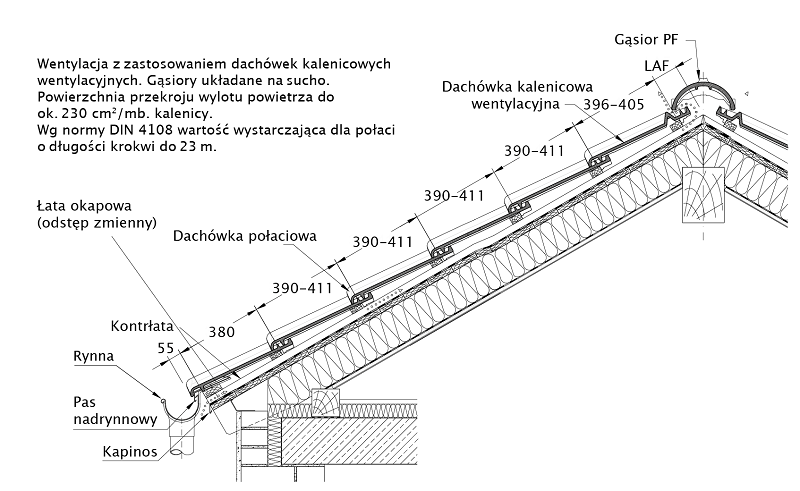

magnum przekrój 7

Rysunek techniczny produktu MAGNUM - przekrój wzdłużny połaci dachudachu

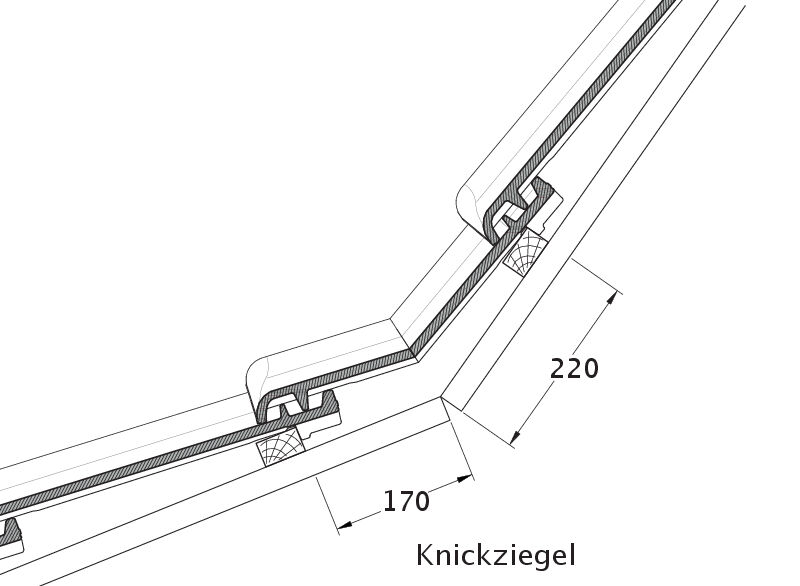

magnum przekrój 8

Rysunek techniczny produktu MAGNUM KNZ



magnum przekrój 9

Rysunek techniczny produktu MAGNUM MAZ

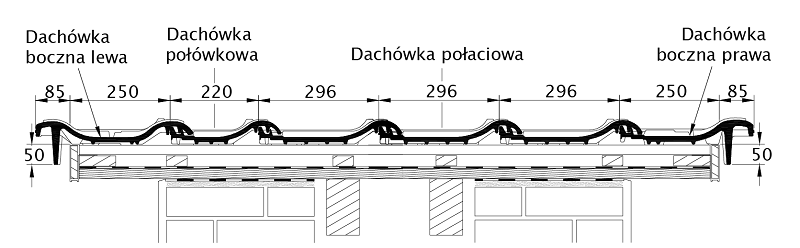

magnum przekrój 1

Rysunek techniczny produktu MAGNUM - przekrój poprzeczny połaci dachu

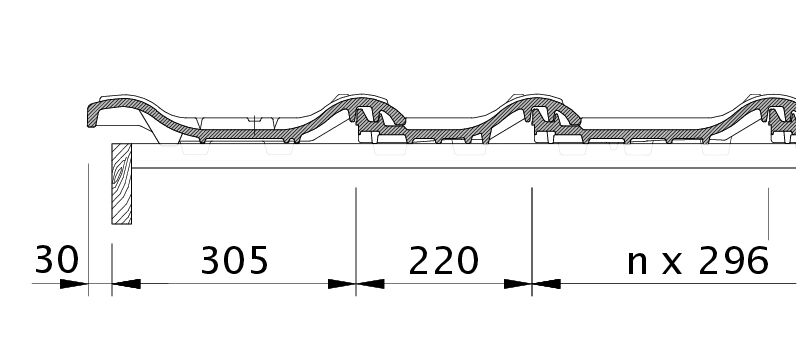

magnum przekrój 2

Rysunek techniczny produktu MAGNUM OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 110 110 110 100 100 100 90 90 90 90 90
PF 2.5 szt./m FLA 100 95 90 80 70 60 50 40 30 20 10
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 110 110 110 95 95 95 85 80 75 75 75
PF 2.5 szt./m FLA 110 105 100 90 80 70 60 50 40 30 20
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PF 2.5 szt./m LAF 105 105 105 90 90 85 75 70 65 65 60
PF 2.5 szt./m FLA 120 115 110 100 90 85 75 65 60 50 50
