HERZZIEGEL

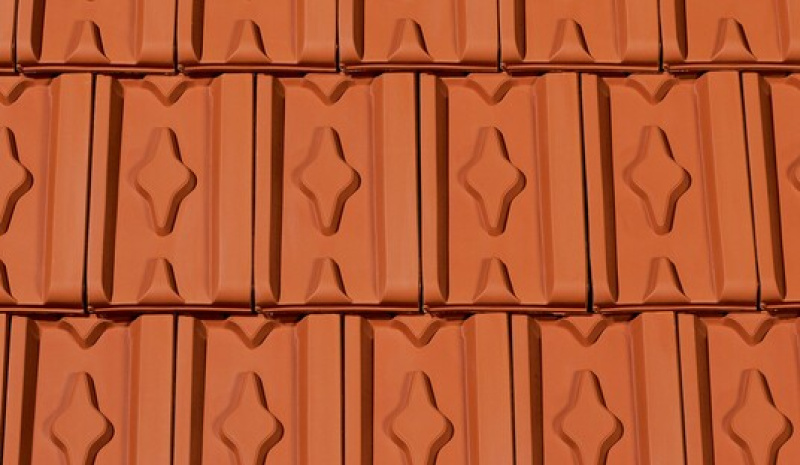

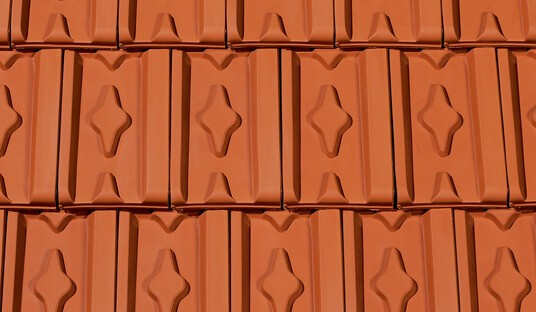

Niepowtarzalny wygląd historycznej sercówki.

  • Dachówka posiada dekoracyjny kształt historycznej sercówki, który jest idealny pod względem funkcjonalnym.
  • Gładka i aksamitna powierzchnia naturalna w kolorze wypalonej gliny perfekcyjnie sprawdza się podczas renowacji zabytkowych dachów.
  • Tolerancja przesuwu pozwala na estetyczne dopasowanie dachówek podczas montażu do każdego rodzaju dachu.
  • Perfekcyjnie zaprojektowane zamki gwarantują maksymalną szczelność w każdych warunkach pogodowych.
  • Możliwość szczelnego montażu dachówki na połaci o nachyleniu 10°. Warunkiem jest zastosowanie odpowiedniej membrany.



Dachówka HERZZIEGEL szybko trafia do serca nie tylko ze względu na swój niepowtarzalny wyrazisty wygląd - charakterystyczne „serce” ma zapobiegać osuwaniu się śniegu z połaci. Ten efekt antypoślizgowy wpływa na szczególną popularność tej dachówki w rejonach o obfitych opadach śniegu. Ale zalety tej dachówki daje się zauważyć również w innych detalach. Powiększony obszar zamka górnego umożliwia prostsze układanie. Ulepszona konstrukcja zamków bocznych oraz stosunkowo duża powierzchnia zakładek sprawiają, że obok wdzięku silną stroną tej dachówki jest również szczelność.



DANE TECHNICZNE

Wymiary (ok.) 230 x 420 mm
Szerokość krycia min. (ok.) 205 mm
Szerokość krycia śred. (ok.) 207 mm
Szerokość krycia maks. (ok.) 209 mm
Rozstaw łat min. (ok.) 337 mm
Rozstaw łat śred. (ok.) 344 mm
Rozstaw łat maks. (ok.) 350 mm
Zużycie min. (ok.) 13.7 szt./m²
Zużycie śred. (ok.) 14.1 szt./m²
Zużycie maks. (ok.) 14.5 szt./m²
Waga (ok.) 3.1 kg/szt.
Waga na m² (ok.) 43.7 kg/m²
Waga palety (ok.) 769 kg
Minipakiet 5 szt.
Szt./paleta 240 szt.



Kolory

kolor herzziegel 1

Naturalna czerwień



RYSUNKI TECHNICZNE

titania przekrój 1

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

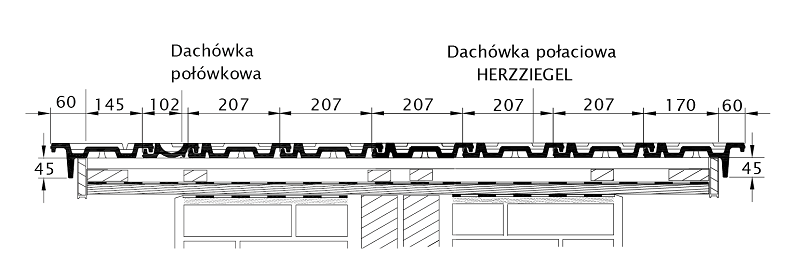

herzziegel przekrój 2

Rysunek techniczny produktu HERZ - przekrój poprzeczny połaci dachu

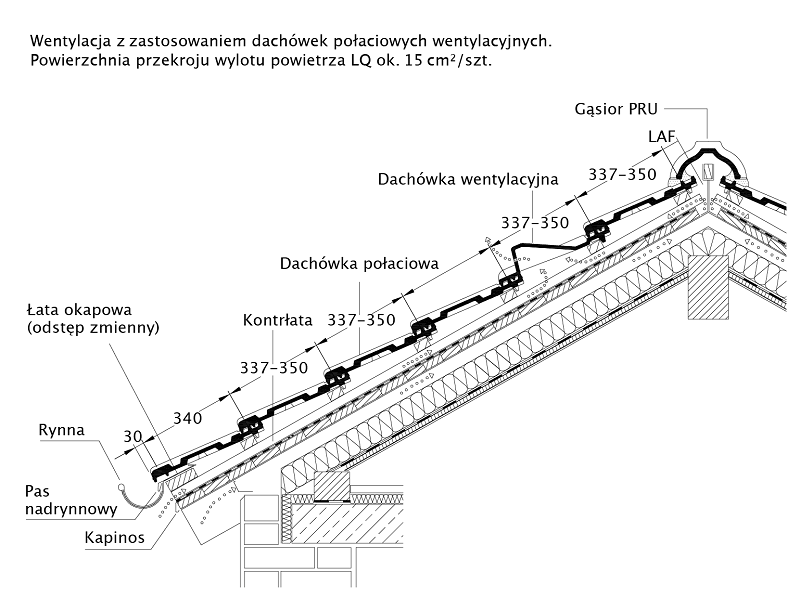

herzziegel przekrój 3

Rysunek techniczny produktu HERZZIEGEL - przekrój wzdłużny połaci dachu



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 30°
  • z membraną dachową na zakład ≥ 24°
  • z membraną dachową zgrzewaną/klejoną ≥ 22°
  • z wodoszczelną konstrukcją dachu ≥ 18°
  • z wodoodpornym podkładem ≥ 10°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 20° 25° 30° 35° 40° 45° 50°
PRU 2.5 szt./m LAF 70 65 60 60 55 50 50
PRU 2.5 szt./m FLA 100 90 85 80 65 60 50
PZ 2.5 szt./m LAF 70 65 60 60 55 50 50
PZ 2.5 szt./m FLA 80 70 65 55 50 45 35
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 20° 25° 30° 35° 40° 45° 50°
PRU 2.5 szt./m LAF 70 60 55 55 50 40 35
PRU 2.5 szt./m FLA 110 100 95 90 75 70 60
PZ 2.5 szt./m LAF 70 60 55 55 50 40 35
PZ 2.5 szt./m FLA 90 80 75 65 60 55 45
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 20° 25° 30° 35° 40° 45° 50°
PRU 2.5 szt./m LAF 65 55 50 45 40 30 25
PRU 2.5 szt./m FLA 120 110 105 105 90 85 80
PZ 2.5 szt./m LAF 65 55 50 45 40 30 25
PZ 2.5 szt./m FLA 100 90 85 80 75 70 65
