HARMONIE



Elastyczna małoformatowa dachówka holenderka płaska.

  • Może być stosowana na dachu o nachyleniu połaci wynoszącym już 10°.
  • Format ok. 250 x 410 mm oraz duża tolerancja przesuwu wynosząca 25 mm ułatwia montaż dachówki na skomplikowanym dachu.
  • Skutecznie chroni przed wnikaniem wody pod połać dzięki rozbudowanym zamkom bocznym i górnym.
  • To rozwiązanie wpływa również na zwiększenie stabilności montażu dachówki.
  • Dachówka posiada bogatą gamę 9 kolorów oraz 3 rodzaje powierzchni.



Ceramiczna HARMONIE to najmniejsza dachówka holenderka płaska w ofercie marki CREATON. Poręczne wymiary ok. 250 x 410 mm czynią z niej produkt idealny na dachy o skomplikowanej architekturze. Szczególnie na te, których montaż wymaga częstego docinania pojedynczych sztuk dachówki. Minimalne zużycie wynoszące 14,2 szt./m² umożliwi uzyskanie na połaci, szczególnie tej o większej powierzchni, płaszczyzny o wyrazistej strukturze. Mały format i duża ilość dachówek na m² zapewni wspaniały efekt gry światła i cienia, szczególnie podczas słonecznych dni.

Wyróżniająca przy takim formacie dachówki tolerancja przesuwu, wynosząca 25 mm, zwiększa elastyczność w zakresie montażu. Na uwagę zasługują również niezwykle rozbudowane zamki górne oraz boczne zapewniające perfekcyjną szczelność w każdych warunkach. To sprawia, że po stosowaniu odpowiedniej membrany z oferty marki CREATON, dachówkę ceramiczną HARMONIE można stosować na połaci o nachyleniu już od 10°.



DANE TECHNICZNE

Wymiary (ok.) 250 x 410 mm
Szerokość krycia min. (ok.) 197 mm
Szerokość krycia śred. (ok.) 199 mm
Szerokość krycia maks. (ok.) 201 mm
Rozstaw łat min. (ok.) 328 mm
Rozstaw łat śred. (ok.) 340 mm
Rozstaw łat maks. (ok.) 352 mm
Zużycie min. (ok.) 14.2 szt./m²
Zużycie śred. (ok.) 14.9 szt./m²
Zużycie maks. (ok.) 15.6 szt./m²
Waga (ok.) 3.1 kg/szt.
Waga na m² (ok.) 46.2 kg/m²
Waga palety (ok.) 893 kg
Minipakiet 5 szt.
Szt./paleta 280 szt.



Kolory

kolor harmonie 1

Naturalna czerwień



kolor harmonie 2

NUANCE Czerwona angobowana



kolor harmonie 3

NUANCE Toskana angobowana



kolor harmonie 4

NUANCE Miedziana angobowana



kolor harmonie 5

NUANCE Czerwień winna angobowana



kolor harmonie 6

NUANCE Ciemnobrązowa angobowana



kolor harmonie 7

NUANCE W kolorze łupka angobowana



kolor harmonie 8

NUANCE Antracytowy angobowany



kolor harmonie 9

FINESSE Czarna glazurowana



RYSUNKI TECHNICZNE

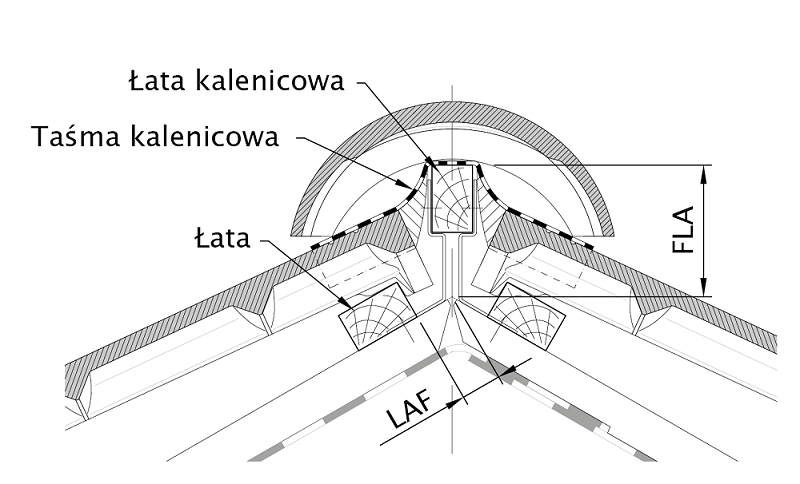

harmonie przekrój 1

Rysunek techniczny - przekrój kalenicy (LAF i FLA)

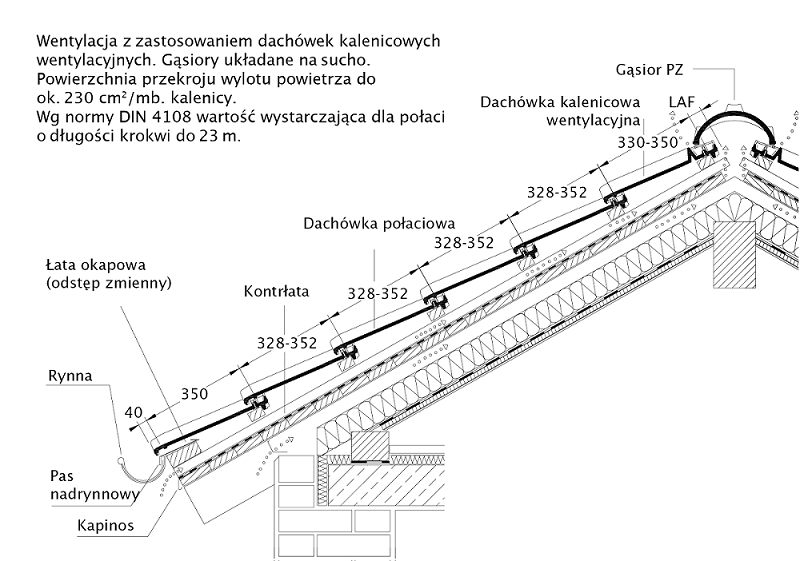

harmonie przekrój 7

Rysunek techniczny produktu HARMONIE - przekrój wzdłużny połaci dachu

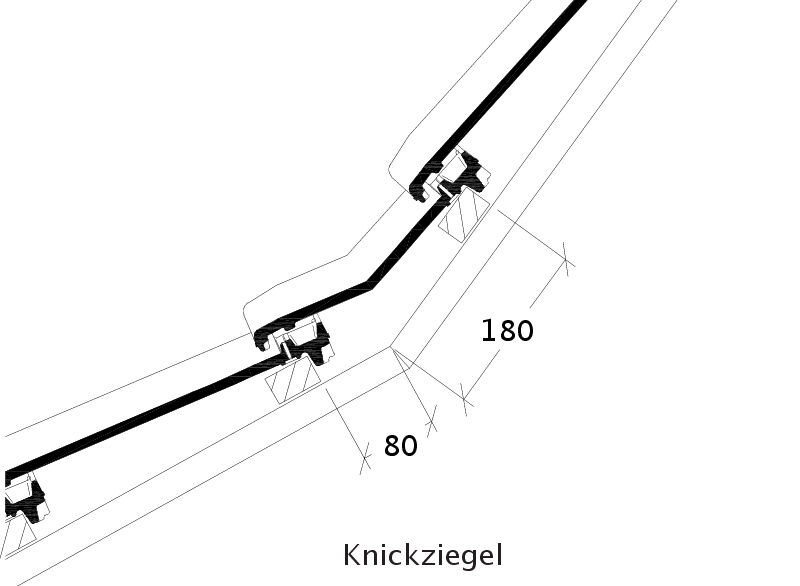

harmonie przekrój 8

Rysunek techniczny produktu HARMONIE KNZ



harmonie przekrój 10

Rysunek techniczny produktu HARMONIE MAZ

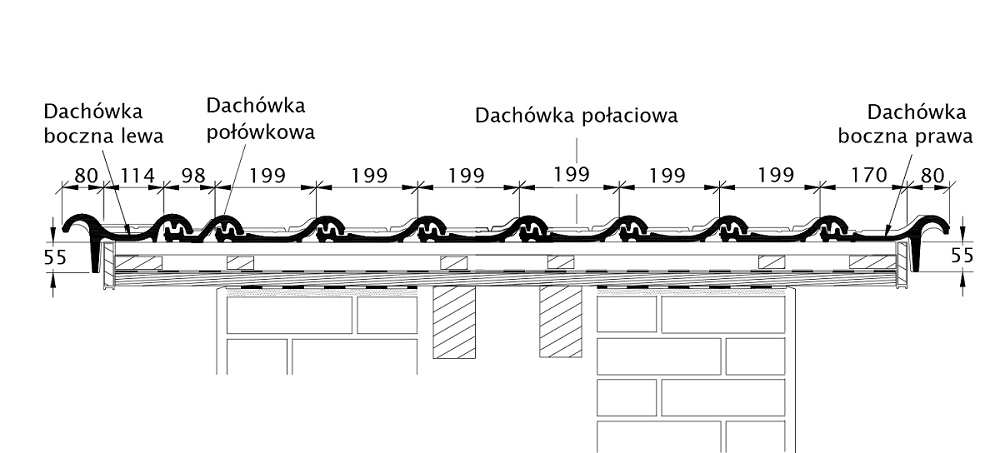

harmonie przekrój 10

Rysunek techniczny produktu HARMONIE - przekrój poprzeczny połaci dachu

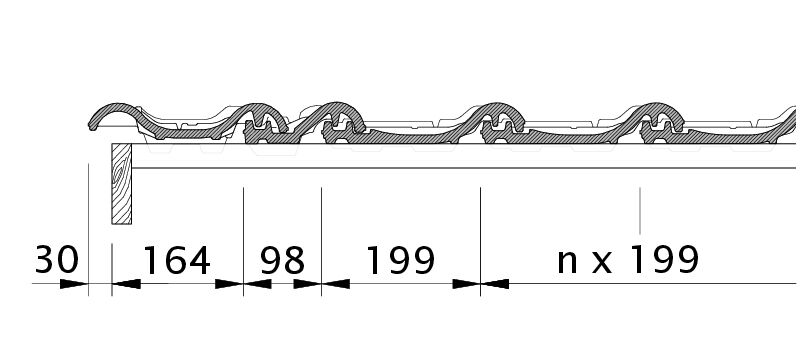

harmonie przekrój 11

Rysunek techniczny produktu HARMONIE OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA



Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°
  • z wodoodpornym podkładem ≥ 10°



WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PZ 2.5 szt./m LAF 60 60 55 50 45 40 35 30 30 25 25
PZ 2.5 szt./m FLA 100 100 95 90 85 80 70 70 60 55 50
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°
PZ 2.5 szt./m LAF 60 60 55 45 40 35 30 20 15 10 10
PZ 2.5 szt./m FLA 110 110 105 100 95 90 80 80 70 65 60
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 50X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50°
PZ 2.5 szt./m LAF 55 55 50 40 35 25 20 10 5
PZ 2.5 szt./m FLA 120 120 115 110 105 105 95 95 90
