HARMONICA



Holenderka płaska w optymalnym formacie.

  • Optymalny format dachówki umożliwia zastosowanie jej na dachach o różnej bryle architektonicznej.
  • Podwójne zamki górny i boczny solidnie zabezpieczają przed wnikaniem wody pod połać nawet przy dużym naporze wiatru.
  • Stabilne noski na spodzie dachówki skutecznie utrzymują ją na łacie, zapewniając solidny montaż.
  • Idealna konstrukcja zamków i doskonały system odprowadzania wody sprawiają, że dachówkę można stosować przy użyciu odpowiedniej membrany na połaci o kącie nachylenia już od 10°.

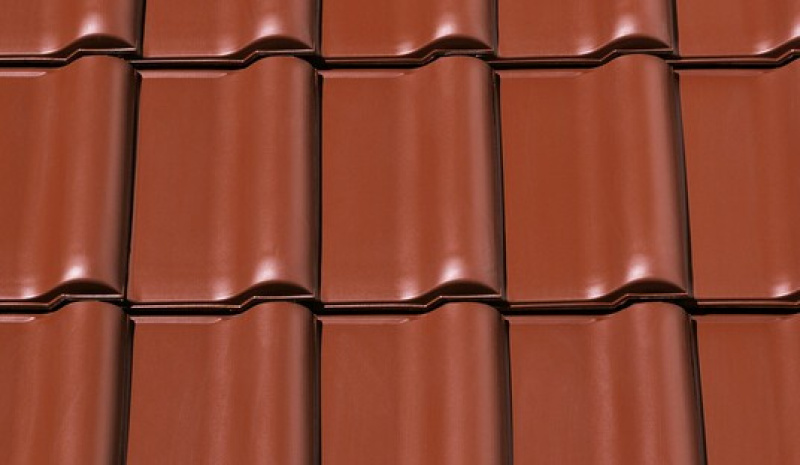

Dachówka ceramiczna HARMONICA to klasyczna holenderka płaska w optymalnym formacie ok. 277 x 445 mm. Wymiary oraz tolerancja na zamkach górnych wynosząca 11 mm dają minimalne zużycie na poziomie ok. 11,9 szt./m². Model idealnie sprawdza się na skomplikowanym dachu, którego architektura wymaga licznych docinek, jak i na tym o prostej bryle i nieco większej powierzchni. HARMONICA doskonale koresponduje z tradycyjną architekturą, stanowiąc przysłowiową „wisienkę na torcie” – eleganckie wykończenie całego budynku. W przypadku nowoczesnej architektury, umożliwia stworzenie ciekawych rozwiązań, nadając ponadczasowy styl całej inwestycji.

Uszlachetniona warstwą angoby lub glazury tworzy połać wyróżniającą skuteczną i długotrwałą ochroną przed działaniem negatywnych czynników środowiska, osadzaniem się zanieczyszczeń i porastaniem mchem. Cztery rozbudowane żebra boczne o specjalnym kształcie uniemożliwiają przedostawaniem się deszczu pod połać. Podwójne zamki górne i boczne stanowią solidne zabezpieczenie przez wnikaniem wody również przy dużym naporze wiatru.



DANE TECHNICZNE

Wymiary (ok.) 277 x 445 mm
Szerokość krycia min. (ok.) 221 mm
Szerokość krycia śred. (ok.) 223 mm
Szerokość krycia maks. (ok.) 225 mm
Rozstaw łat min. (ok.) 364 mm
Rozstaw łat śred. (ok.) 369 mm
Rozstaw łat maks. (ok.) 375 mm
Zużycie min. (ok.) 11.9 szt./m²
Zużycie śred. (ok.) 12.1 szt./m²
Zużycie maks. (ok.) 12.3 szt./m²
Waga (ok.) 3.4 kg/szt.
Waga na m² (ok.) 41.1 kg/m²
Waga palety (ok.) 1034 kg
Minipakiet 6 szt.
Szt./paleta 288 szt.



Kolory

kolor harmonica 1

NUANCE Miedziana angobowana



kolor harmonica 2

NUANCE Miedziana płomieniowana



kolor harmonica 3

NUANCE Czerwień winna angobowana



kolor harmonica 4

FINESSE Brązowa glazurowana



kolor harmonica 5

FINESSE Czarna glazurowana



RYSUNKI TECHNICZNE

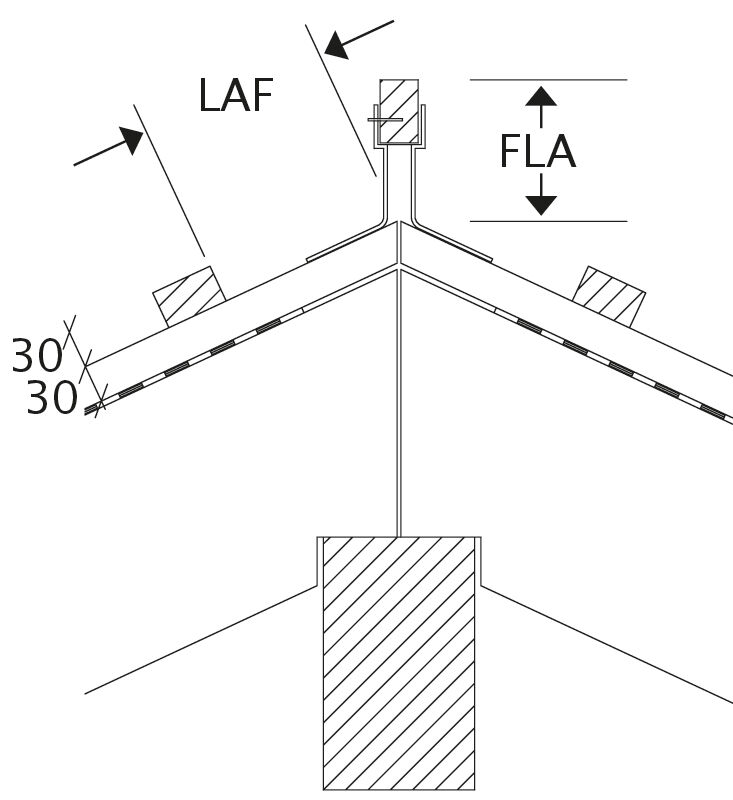

harmonica przekrój 1

Rysunek techniczny produktu wszystkie modele LAF-FLA

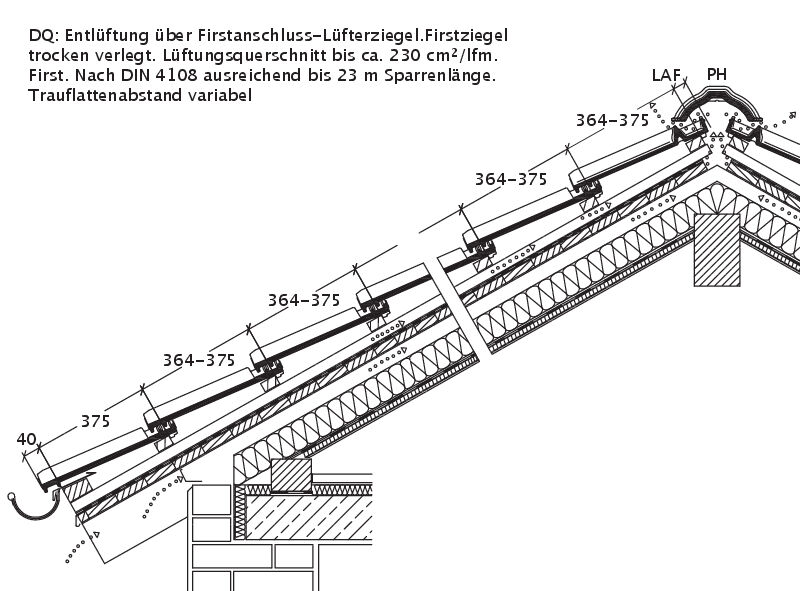

harmonica przekrój 7

Rysunek techniczny produktu HARMONICA DQF DQF

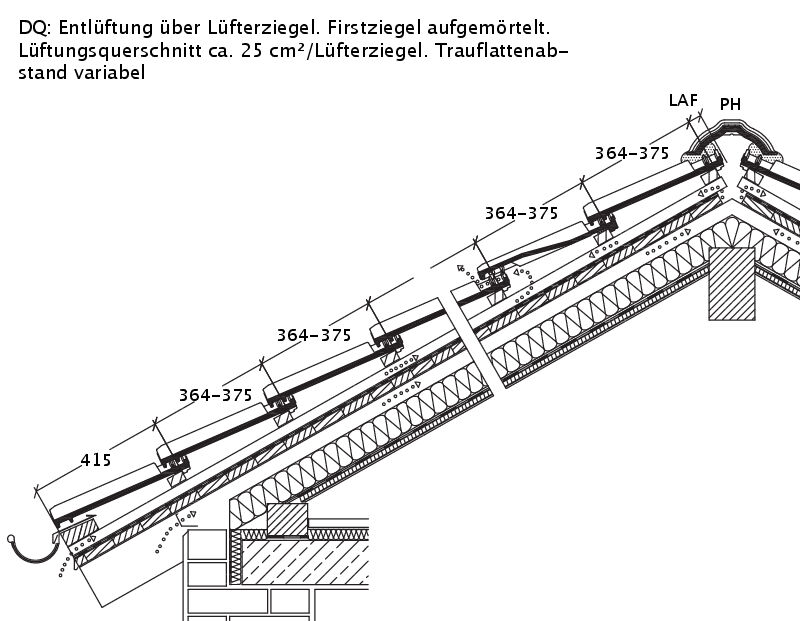

harmonica przekrój 8

Rysunek techniczny produktu HARMONICA DQL DQl

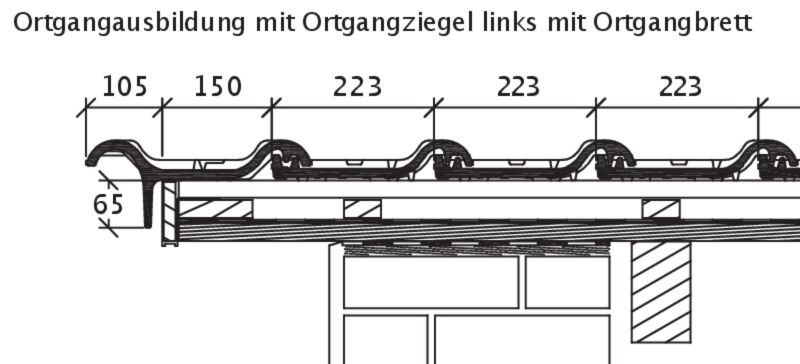

harmonica przekrój 9

Rysunek techniczny produktu HARMONICA OBL OBL



harmonica przekrój 10

Rysunek techniczny produktu HARMONICA OBR OBR

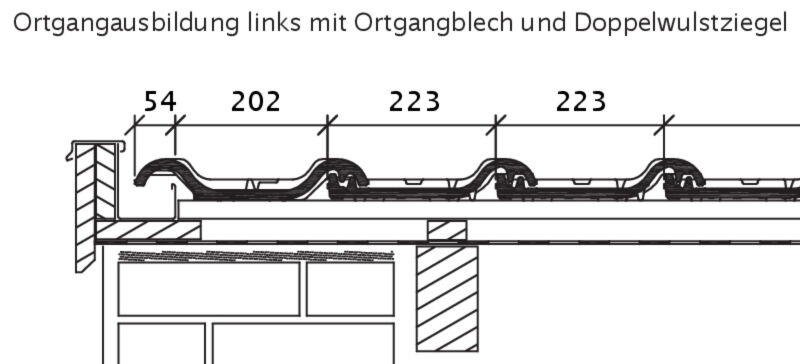

harmonica przekrój 11

Rysunek techniczny produktu HARMONICA OG dachówka boczna lewa z blachą i dachówka dwufalowa ODL



OBSZARY ZASTOSOWANIA

Przedstawione powyżej rysunki obrazują jedynie przykładowe konstrukcje. Zawsze należy przestrzegać obowiązujących wytycznych i norm, w przypadku wątpliwości należy skonsultować się ze specjalistą.



NACHYLENIE DACHU - DLA POLSKI

  • standardowe nachylenie dachu 22°
  • z membraną dachową na zakład ≥ 16°
  • z membraną dachową zgrzewaną/klejoną ≥ 14°
  • z wodoszczelną konstrukcją dachu ≥ 12°



LAF/FLA WARTOŚCI

WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 30X50 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PH 2.6 szt./m LAF 55 55 50 45 40 35 35 25 20 20
PH 2.6 szt./m FLA 105 100 90 90 85 75 75 70 70 70
WARTOŚCI LAF/FLA W MM DLA ŁAT O WYMIARACH 40X60 MM
Zapotrzebowanie na gąsiory (ok.) DN 10° 15° 20° 25° 30° 35° 40° 45° 50° 55°
PH 2.6 szt./m LAF 55 55 50 40 35 30 30 15 5 5
PH 2.6 szt./m FLA 115 110 100 100 95 85 85 80 80 80
